摘要：
三相用電檢查儀三相三線的接線方法，鼎升電力技術《三相用電檢查儀三相三線的接線方法》、使用方法及，三相用電檢查儀三相三線的接線方法來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

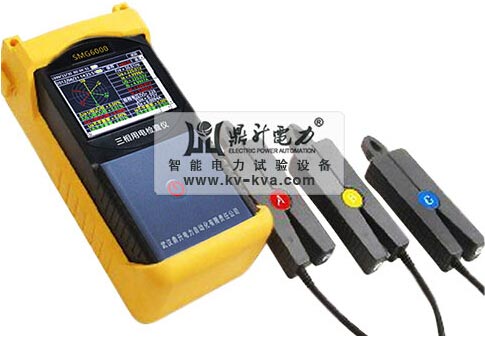

三相用電檢查儀是進行三相電參數測量、保護回路CT接線正確性分析和三相電電壓電流不平衡度檢測的儀器，可以完成三相的電壓、電流、相角、頻率、功率、功率因數等電參數的高精度測量，更為獨特的是，能分析CT接線的正確性檢查電力線用電平衡情況。并具有電能計算功能。
三相用電檢查儀設計上采用高速ARM處理器作為下位機進行電參數的測量，完全圖形化界面，真彩色顯示，觸摸屏操作人機界面友好，
三相用電檢查儀便于攜帶，功能強大。

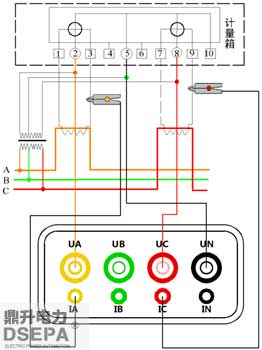

三相用電檢查儀三相三線的接線方法： 如下圖：
圖--三相三線接線示意圖
電壓線的連接：使用專用電壓測試線（黃、紅、黑三組），一端依次插入本儀器的UA、UC、UN相插孔，另一端分別接入被測線路的A相、C相、B相。注意：黃色線接UA插孔，黑色線接UN插孔、紅色線接UC插孔。
電流線的連接：再將IA、IC鉗插入
三相用電檢查儀IA、IC插孔中，再將另一端分別卡入被測電流回路。
