串聯諧振試驗裝置是由鼎升電力自主加工生產，如果您有串聯諧振試驗裝置等相關方面技術問題，請咨詢鼎升電力技術部，同時，我們可根據您對串聯諧振試驗裝置的功能需求，定制開發，聯系電話: 027-87875698
電纜串聯諧振裝置的用途
電纜串聯諧振是應用于電力電纜進行交流耐壓的專用試驗設備，其用途是解決電力預防性試驗項目中，通過施加工頻電壓檢查電力電纜絕緣性能，其實，電纜串聯諧振試驗裝置只是串聯諧振試驗裝置應用中比較典型的按試驗對象劃分的一種叫法，除此以外，還有變壓器串聯諧振裝置，開關柜串聯諧振試驗裝置，等等，如果您真正理解串聯諧振試驗裝置的原理和方法，其應用對象及其廣泛，比如：開關柜、短路器、母線等，都可以采用串聯諧振試驗裝置進行試驗，下面分享有關串聯諧振裝置的特點和方法。
電纜串聯諧振的特點
電纜串聯諧振是以電纜不同結構，用途和規格為基點，計算導體最大電容量，最高電壓值，所以容量大，電壓高是電纜串聯諧振最明顯的特點，比如，我們以10kv電纜為例，每公里電流按照1.5A，電壓按照22kv計算，那么它所需要的容量即為33kvA，如果是35kv 電纜呢？毫無疑問，所需電流和電壓更大，自然就會提高電纜串聯諧振的輸出容量，往往我們的設計容量要大于計算容量，如果是對電力變壓器做串聯諧振試驗，其試驗方案我們只需要考慮變壓器最高電壓值即可，相比而言，線圈電阻小的多，所以，相對而言，電纜串聯諧振對串聯諧振裝置的容量更大，下面我分享一下，電纜串聯諧振在相關域的接線圖：

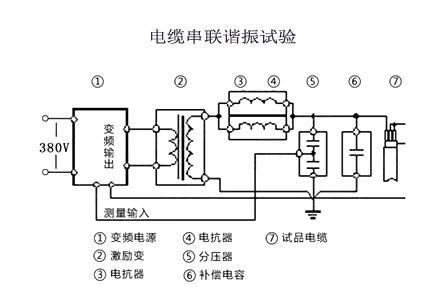

圖中，是針對電纜串聯諧振對接線圖，所采用的電抗器連接放肆為串并聯運行，其最大的好處是能提高輸出電流，達到滿足試驗電壓的目的。
