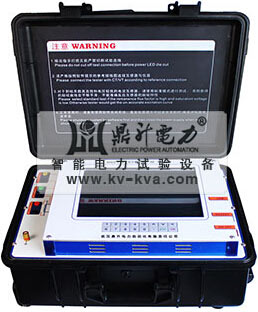

        DGCT-T CT參數分析儀是按照IEC60044-1/GB1208, IEC60044-2GB1207，IEC60044-6/GB16847和IEEE C57.13設計的多功能電流電壓互感器特性測試儀，CT參數分析儀可以獲得電流電壓互感器的勵磁特性，勵磁參數，匝比，匝比誤差，極性線圈電阻等多種試驗參數，被測電流互感器的最高拐點電壓可以達到8.4KV。CT參數分析儀可進行互感器的比差與角差校驗，精度高達0.05%。DGCT-T CT參數分析儀可對CT暫態特性測試與分析，并分析CT的暫態特性對繼電保護裝置的影響。DGCT-T CT參數分析儀還可用于電壓互感器的PT勵磁特性試驗，PT匝數比檢測，PT極性校驗，PT二次繞組電阻測量，PT二次負荷測量。
        DGCT-T CT參數分析儀如何推測互感器銘牌信息:
        CT參數分析儀的銘牌自動推測功能用于在銘牌部分信息未知時猜測銘牌的部分信息，推測的參數包括額定一次電流，額定二次電流和互感器等級。銘牌推測的所使用的順序和判斷條件如下：
        1）如果額定二次電流未知，則根據當前所測得的線圈電阻大小與1A/5A判斷閾值進行比較（見系統參數設置章節），如果小于閾值則將額定二次電流設為5A，否則設為1A  。
        2）根據實際測量獲得的匝數比和額定二次電流值，對照當前所選擇標準對一次電流取值規則的規定，猜測額定一次電流值。
        3）互感器等級的猜測
        為了猜測互感器的等級首先需要判斷互感器鐵芯的類型，根據1A或5A鐵芯判定閾值（見系統參數設置章節）獲取當前鐵芯類型，如果飽和電壓小于閾值則為測量鐵芯否則為保護鐵芯。
        如果猜測的互感器鐵芯為測量鐵芯，則CT參數分析儀按照如下規則推測互感器等級。
        1）如果選擇的是IEC60044-1則分別對如下精度等級順序分進行自動評估，直至評估合格則為止，第一個評估合格的等級就是互感器的精度等級
        0.1->0.2S->0.2->0.5S->0.5->1.0->3.0->5.0
        2）如果選擇的是C57.13則分別對如下精度等級順序分進行自動評估，直至評估合格則為止，第一個評估合格的等級就是互感器的精度等級
        0.3->0.6->1.2
        如果猜測的鐵芯為保護鐵芯，則CT參數分析儀按照如下規則推測互感器等級
        1）如果選擇的是IEC60044-1，則分別對如下等級順序分進行自動評估，直至評估合格則為止，第一個評估合格的等級就是互感器的精度等級
        5PR->10PR->PX->5P->10P
        2）如果選擇的是IEC60044-6，則分別對如下等級順序分進行自動評估，直至評估合格則為止，第一個評估合格的等級就是互感器的精度等級
        TPY->TPX->TPZ->TPS
        3）如果選擇的是C57.13，則分別對如下等級順序分進行自動評估，直至評估合格則為止，第一個評估合格的等級就是互感器的精度等級
        K->C->T
