摘要：
CT分析試驗的操作流程，鼎升電力技術《CT分析試驗的操作流程》、使用方法及，CT分析試驗的操作流程來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

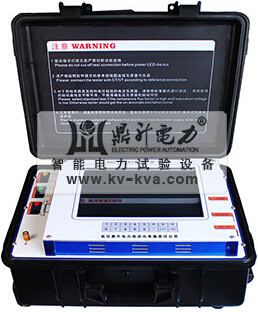

DGCT-T CT參數分析儀是按照IEC60044-1/GB1208, IEC60044-2GB1207，IEC60044-6/GB16847和IEEE C57.13設計的多功能
電流電壓互感器特性測試儀，
CT參數分析儀可以獲得電流電壓互感器的勵磁特性，勵磁參數，匝比，匝比誤差，極性線圈電阻等多種試驗參數，被測電流互感器的最高拐點電壓可以達到8.4KV。
CT參數分析儀可進行互感器的比差與角差校驗，精度高達0.05%。
DGCT-T CT參數分析儀可對CT暫態特性測試與分析，并分析CT的暫態特性對繼電保護裝置的影響。
DGCT-T CT參數分析儀還可用于電壓互感器的PT勵磁特性試驗，PT匝數比檢測，PT極性校驗，PT二次繞組電阻測量，PT二次負荷測量。
CT分析試驗的操作流程： 進行CT分析試驗時，用戶需要按照如下步驟進行：
1)在遵循安全規則的前提下，按照
CT分析的接線圖，完成
CT參數分析儀和互感器的連接。
2)在軟件上選擇“
CT分析”試驗項目。
3)完成互感器的各種試驗參數設置。
4)啟動試驗，等待試驗完成。
5)查看結果。
注意：對于飽和電壓很高的互感器，
CT參數分析儀將會以很低的頻率檢測互感器的勵磁特性（可能低至0.25Hz），因此此時完成整個試驗所需的時間可能較長（最長會達到半個小時），請耐心等待。嚴禁在試驗過程中斷開測試線的連接
在執行CT分析試驗時，
CT參數分析儀會按照如下過程完成整個試驗：
線圈電阻檢測->一次消磁->二次消磁->精細調壓測量比差角差->粗調測量比差角差->測量互感器勵磁曲線
1)如果用戶選擇的工作模式是非自動獲取飽和電壓則一次消磁過程將被跳過
2)如果互感器的飽和電壓較低，則粗調測量比差角差的流程將被跳過
在試驗過程中，左下角會提示當前
CT參數分析儀的功率輸出和試驗運行狀態。
在參數設置界面，如果選擇“快速試驗”，
CT參數分析儀的記錄點數較少且升壓過程中電壓步進值較大，因此對于剩磁系數高，且飽和電壓低（<250V）的互感器勵磁曲線會出現不平滑現象，此時因選擇標準試驗。
選擇標準試驗時儀器記錄的數據點多，勵磁曲線以及計算參數更精確，但是選擇標準試驗時試驗時長是快速試驗的2倍以上。
更多DGCT-T CT參數分析儀的詳細參數請訪問： http://www.29332.cn/709/
