體積小、重量輕、測量范圍廣、便于攜帶，適于現場使用的
電流互感器變比測試儀越來越成為互感器測試工作的必備手段。

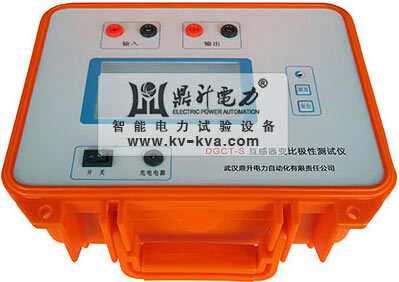

DGCT-S互感器變比極性測試儀就是
鼎升電力總結國內外互感器特性,運用目前最新研究理論及成果，結合現場使用的要求研制而成的。
DGCT-S互感器變比極性測試儀的使用方法： 一、
電流互感器變比測量使用方法：
1.接線方法：紅、黑兩芯線對應接
互感器變比極性測試儀面板的一、二次插孔，另一端分別接電流互感器對應的一、二次。紅色線接二次（K1）極性端，黑線接電流互感器的二次（K2）端；紅色線接電流互感器的一次（L1）極性端，黑色線接電流互感器的一次（L2）端。
注意：如果互感器一次是穿心形式，則紅色線從極性端（P1或L1）穿進，再與黑線短接即可。
2.接好線后，插上電源（或用
互感器變比極性測試儀內的直流電源），打開電源開關。按面板測量按鍵，等待大約10秒后，面板上液晶屏即顯示出測量的結果（顯示變比值，如100/5直接顯示20，100/1直接顯示100），同時極性顯示互感器此時的接線方式及極性。
3.如果要重復測量時，請按復位按鍵，之后再按測量按鍵即可進行再次測量。
4.觀察極性指示，如果顯示加極性，說明紅色線或黑色線所接的是加極性，則表示接線極性錯誤；如顯示減極性，說明紅色線或黑色線所接的是減極性，則表示接線極性正確。
二、
電壓互感器變比測量使用方法：
1.接線方法：紅、黑兩芯線對應接
互感器變比極性測試儀面板的一、二次插孔，另一端分別接電壓互感器對應的二次和一次（即與電流互感器接線相反）。紅色線接二次（K1）極性端，黑線接電流互感器的二次（K2）端；紅色線接電壓互感器的一次（L1）極性端，黑色線接電壓互感器的一次（L2）端。
2.接好線后，插上電源（或用
互感器變比極性測試儀內的直流電源），打開電源開關。按面板測量按鍵，等待大約10秒后，
互感器變比極性測試儀面板上液晶屏即顯示出測量的結果（顯示變比值，如10KV/100V直接顯示100），同時極性顯示互感器此時的接線方式及極性。
3.如果要重復測量時，請按復位按鍵，之后再按測量按鍵即可進行再次測量。
4.觀察極性指示，如果顯示加極性，說明紅色線或黑色線所接的是加極性，則表示接線極性錯誤；如顯示減極性，說明紅色線或黑色線所接的是減極性，則表示接線極性正確。
