摘要：
變頻互感器綜合測試儀四端法接線的測量原理，鼎升電力技術《變頻互感器綜合測試儀四端法接線的測量原理》、使用方法及，變頻互感器綜合測試儀四端法接線的測量原理來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

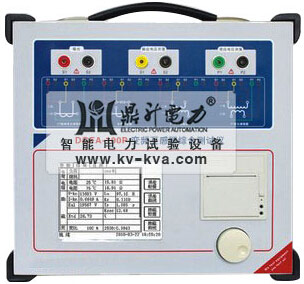

DGFA-100P變頻互感器綜合測試儀是在鼎升電力開發的、廣受贊譽并大量應用的
互感器多功能全自動綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。
變頻互感器綜合測試儀采用高性能DSP和ARM、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，
DGFA-100P變頻互感器綜合測試儀是電力行業用于
互感器的專業測試儀器。

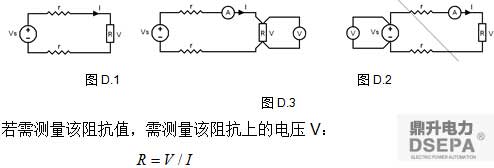

變頻互感器綜合測試儀四端法接線的測量原理： 施加輸出一個電壓源信號Vs到一個阻抗R上，將產生一電流I，如圖D.1。
由于從電壓源到被測阻抗有一段導線，導線有電阻r，導致V=Vs，所以若要精確測量阻抗R，不可以簡單地用電源電壓Vs代替V。
阻抗R的測量電路應采用圖D.2 的接線方法，測量電壓的電壓表必須單獨用導線從R兩端連線才能精確測量R的電壓值V。因R兩端是采用4根導線接線，故稱為4端法接線。圖D.3的接線方法是錯誤的。

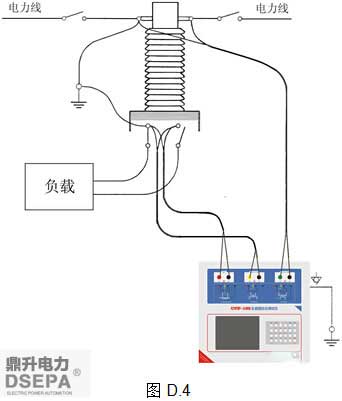

采用測量互感器的電阻、變比、勵磁時，需采用4端法接線，如圖D.4。

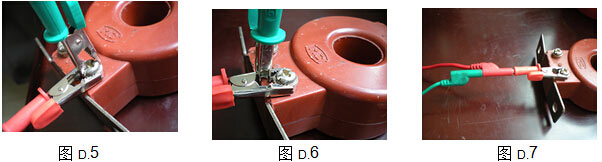

四端法接線必須注意被測繞組的端子接法。圖D.5的接法是正確接法，圖D.6、7均是錯誤接法。
更多DGFA-100P變頻互感器綜合測試儀的詳細參數請訪問： http://www.29332.cn/701/
