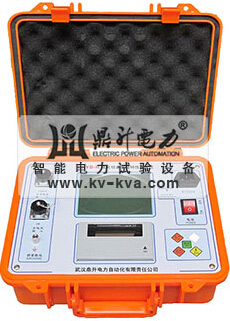

DHYB-H氧化鋅避雷器特性測試儀用于氧化鋅[MOA] 泄漏電流的測量分析。
氧化鋅避雷器特性測試儀主要是用于測量阻性電流，從而分析氧化鋅老化和受潮的程度?，F(xiàn)場帶電測試符合中華人民共和國電力行業標準《DL474.5—92現場絕緣試驗實施導則—避雷器試驗》的要術。
氧化鋅避雷器特性測試儀也可用于實驗室做出廠和驗收試驗。

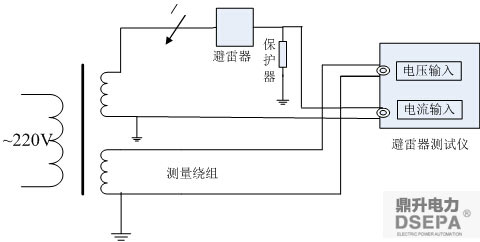

DHYB-H氧化鋅避雷器特性測試儀測試接線圖： 1. 實驗室接線圖
本方法需配可調交流高壓電源，電壓信號輸入接到試驗變壓器的測量儀表端，
氧化鋅避雷器一端接高壓，另一端經一保護器接地，與
氧化鋅避雷器特性測試儀的地和高壓電源地在聯接在一起。交流電流信號輸入端接到避雷器的下端和地。
升壓值 ≤ 10KV/1.5 ≥ 35KV/

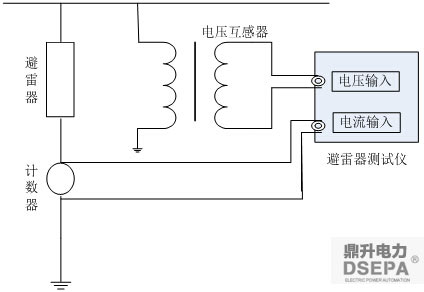

2．在線接線圖（帶電測試）
在線測量時電壓信號輸入端接到與被測避雷器位于同相PT的二次測，電流信號輸入端接到避雷器的計數器兩端，
氧化鋅避雷器特性測試儀的接地端接至計數器的下端并與地相聯。
根據現場的要求，參照上述接線方式正確連線
