SC-2000B直流系統接地故障測試儀的工作原理

電力技術來源：產品技術部發布時間：2014-07-02 00:00:00 閱讀量：1685 次

摘要：直流接地故障測試儀工作原理

SC-2000B直流系統接地故障測試儀的工作原理，鼎升電力技術《SC-2000B直流系統接地故障測試儀的工作原理》、直流系統接地故障測試儀使用方法及直流接地故障測試儀工作原理，SC-2000B直流系統接地故障測試儀的工作原理來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。

鼎升電力是直流系統接地故障測試儀相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

直流系統接地故障測試儀

       SC-2000B直流系統接地故障測試儀用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。SC-2000B直流接地故障測試儀工作原理為引入一種全新的探測方法----波形分析法，其主要特點和優點：檢測靈敏度高、不斷電查找、不影響系統正常運行、抗干擾能力強、安全可靠等。
       波形分析法，就是利用在直流母線與地之間加入一種特定的周期性電壓信號，通過卡鉗式探頭探測各支路電流，分析、計算電流信號基波與諧波的相位及相位差，進而判斷是否存在接地故障及接地故障點。
       SC-2000B直流系統接地故障測試儀由信號發生器、信號接收器和信號采集器（卡鉗）三部分組成。在查找直流系統故障時，三者須同時配合使用。

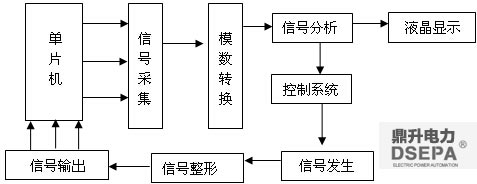

       本信號發生器不采用傳統的LC或RC的振蕩電路，而采用全新的數字技術，因而具有信號穩定的特點。該信號發生器由單片機、A/D轉換電路、信號放大濾波電路、功率放大及隔直電路、輸出反饋及保護等部分組成，其實現原理圖如下：

信號發生器原理圖
