Z型變壓器測試儀的使用接線：

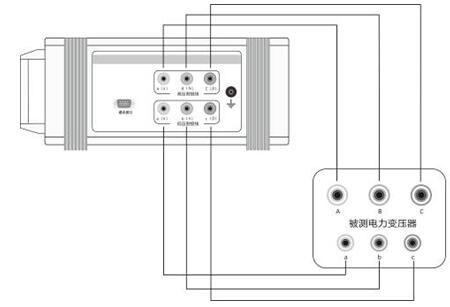

三相電力變壓器或者整流變壓器的接線圖如圖3所示。測試三相電力變壓器時，用測試線將變壓器的高壓側（A、B、C）和儀器面板上所標的高壓側（A〔α〕、B〔N〕、c〔β〕）相連，變壓器低壓側（a、b、c）與Z型變壓器測試儀的低壓側（a〔α〕、b〔n〕、c〔β〕）相連接，并保證接觸良好。

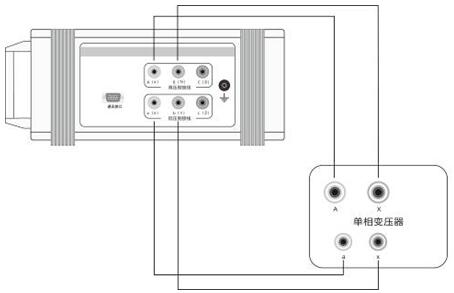

測試單相變壓器時應將變壓器的高壓繞組（A、X）接儀器（A〔α〕、B〔N〕），低壓繞組（a、x）接儀器（a〔α〕、b〔n〕）。接線如圖4所示。

測試斯科特變壓器時，將斯科特變壓器的高壓側（A、B、C）和儀器面板上所標的高壓側（A〔α〕、B〔N〕、C〔β〕）相連，低壓側（α、n、β）分別與儀器低壓側（a〔α〕、b〔n〕、c〔β〕）相連。平衡變壓器的接線方法類似，接線如圖5所示。

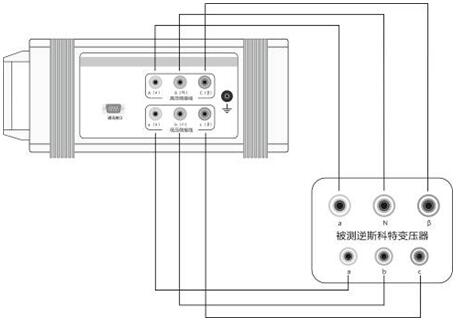

測試逆斯科特變壓器時，將變壓器的高壓側（α、N、β）和儀器面板上所標的高壓側（A〔α〕、B〔N〕、C〔β〕）相連，低壓側（a、b、c）分別與儀器低壓側（a〔α〕、b〔n〕、c〔β〕）相連, 接線如圖6所示。

注意：高/低壓側不能接反歡迎訪問DCBC-H變壓器變比測試儀相關資料
