避雷器帶電測試儀測量時如何接線？，鼎升電力技術《避雷器帶電測試儀測量時如何接線？》、避雷器帶電測試儀使用方法及雷擊計數器校驗儀，避雷器帶電測試儀測量時如何接線？來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是避雷器帶電測試儀相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

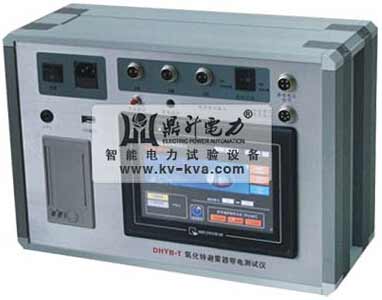

DHYB-T
氧化鋅避雷器帶電測試儀是
鼎升電力根據DL/T409-1991電力行業標準針對氧化鋅避雷器的全電流、阻性電流及其諧波等測試功能為一體而研發生產的電力試驗儀器，DHYB-T
氧化鋅避雷器帶電測試儀是檢測氧化鋅避雷器電氣性能的專用儀器，
氧化鋅避雷器帶電測試儀可以測試各種電壓等級的氧化鋅避雷器的帶 電或停電檢測，及時發現設備內部絕緣受潮及閥片老化等危險缺陷。
DHYB-T
氧化鋅避雷器帶電測試儀操作簡單，測量全過程由工控機控制，大屏幕可顯示電壓和電流的真實波形，運用數字波形分析技術，DHYB-T
氧化鋅避雷器帶電測試儀采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～9次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。體積小，重量輕，便于攜帶，現場使用不需要筆記本電腦支持（內帶嵌入式工業計算機），具備電腦同等效果。
DHYB-T氧化鋅避雷器帶電測試儀的接線方法： 1.帶電測試
電流采集接線如圖2所示，電流采集點為放電計數器上端引線，地線可以在系統的任一個接地點一點接入DHYB-T
氧化鋅避雷器帶電測試儀面板接地柱。
電壓取樣，從系統電壓互感器的計量端子取三相電壓信號，此電壓信號經過配套的V/I變換有源傳感器，以有線或無線的方式接入儀器參考電壓信號通道，作為參考電壓信號。
2.離線測試：
“變壓器儀表端”指試驗變壓器的儀表繞組，此電壓信號經過配套的V/I變換有源傳感器接入DHYB-T
氧化鋅避雷器帶電測試儀參考電壓信號通道，作為參考電壓信號。
單相試驗時，電壓信號接入A相，電流信號也要對應接入A通道。
更多DHYB-T氧化鋅避雷器帶電測試儀的詳細參數請訪問： http://www.29332.cn/801/
