抗干擾介損測試儀試驗時如何接線？，鼎升電力技術《抗干擾介損測試儀試驗時如何接線？》、全自動抗干擾介損測試儀使用方法及異頻介損測試儀，抗干擾介損測試儀試驗時如何接線？來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是全自動抗干擾介損測試儀相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

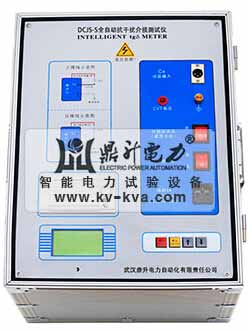

DCJS-S
全自動抗干擾介損測試儀是武漢鼎升電力產品研發部參照最新的行業標準以及電力試驗規程規范研發生產的高精度介質損耗測試儀, DCJS-S
全自動抗干擾介損測試儀主要適用于發電廠、變電，互感器制造廠家以及電力檢修部門，全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器，由于采用了變頻技術，濾掉了工頻現場產生的干擾，保證該儀器在強電場干擾下準確測量儀器采用中文菜單操作界面，微機全自動完成全整個過程的測量。
DCJS-S
全自動抗干擾介損測試儀同樣適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量，可用正、反接線方法測量被試品不接地或直接接地的高壓電器設備，DCJS-S
全自動抗干擾介損測試儀還可以測量電容式電壓互感器的tgδ及主電容C1、C2電容量。
DCJS-S
全自動抗干擾介損測試儀機構部分采用了高壓升壓變壓器，完善的過零合閘、防雷擊等安全保護措施，試驗過程中輸出0.5KV～10kV不同等級的高壓，使用過程中操作簡單、安全。
全自動抗干擾介損測試儀如何接線： 根據被試設備接地情況正確選擇正、反接法。
1.正接法：
當被試設備的低壓測量端或二次端對地絕緣時，采用該方法。
將紅色專用高壓電纜從
全自動抗干擾介損測試儀后側的HVx端上引出 ，高壓屏蔽線皮接被試設備高壓端。
將黑色專用低壓電纜從
全自動抗干擾介損測試儀面板上的Cx端引出 ，低壓芯線接被試設備低壓端L（見圖11）；低壓屏蔽線接被試設備屏蔽端E。（試品無屏蔽端則懸空）HVx及Cx的芯線與屏蔽線之間嚴禁短接,否則無法取樣，無法測量。
2.反接法：
當被試設備的低壓測量端或二次端對地無法絕緣，直接接地時，采用該方法。
將紅色專用高壓電纜從儀器后側的HVx端上引出，高壓芯線接被試設備高壓端；低壓端接地(見圖12);此時的CX輸入線懸空。
注意：HVx的芯線與屏蔽線嚴禁短接,否則無取樣，無法測量。
更多DCJS-S全自動抗干擾介損測試儀的詳細參數請訪問： http://www.29332.cn/321/
