局部放電試驗是電力設備絕緣的主要試驗項目，在電力系統運行中局部放電量等參數是評價電力設備質量的重要指標，

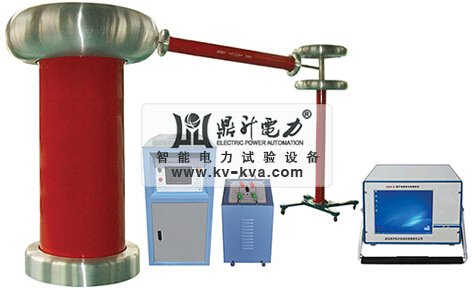

武漢鼎升電力自動化有限責任公司根據國內及國際目前最新技術而研發生產的DBJF-H
數字局部放電檢測系統，
局部放電系統除繼承上一代產品優點外，DBJF-H型
局部放電檢測系統產品還具備全程自動校準、自動同步、自動電壓記錄、自動測量保存回放等功能，可測量如放電重復率，平均放電電流(I)，平方率(D)等國際電工委員會IEC-270規定的各種局放參數，DBJF-H型
局部放電檢測系統測試可根據客戶要求生產單通道和雙通道測試，具有正弦、點陣等多種視圖顯示方式，數字濾波及干擾抑制功能，結合豐富的動態統計分析圖譜，使現場干擾能夠得到更有效的抑制，用戶操作和診斷更加簡便。
DBJF-H
數字局部放電檢測系統就其檢測方法、測量回路、技術性能及技術參數完全符合最新的GB7354及IEC-270局部放電測量標準和要求。DBJF-H
數字局部放電檢測系統適用于各類高壓電器設備的局放測量，覆蓋全電壓及容量等級的測量范圍。
DBJF-H數字局部放電檢測儀系統如何確定試驗電壓的零標： 試品的局部放電一般發生在試驗電壓0～90°、180°～270°的相位區域內，與試驗電壓相位有著密切聯系。測試人員在局部放電測量時知曉試驗電壓的零相位即零標。對識別局部放電和干擾大有益處。因此，確定試驗電壓的零標在局部放電測量中是一重要環節。因此每次進行局部放電測量時，都應確定零標。下面就如何確定試驗電源零標的方法、步驟敘述如下:
1.首先使DBJF-H
數字局部放電檢測系統進入局部放電測量工作模式。
2.在試品的高電位端，懸掛一細金屬導線。給試品施加試驗電壓，直至在橢圓視圖上觀察到電暈放電圖圖形為止。

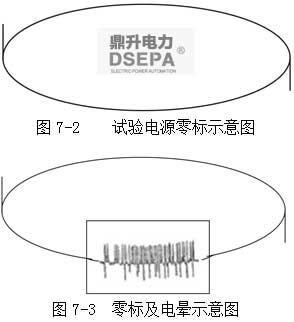

3.當電暈放電圖形出現在橢園270°相位時，如圖7-3示，表明檢測系統電源電壓與試驗電壓是同相同極性。也即正零標線是檢測系統電源電壓與試驗電壓共同的零相位。負零標線是共同的180°相位。
4.當電暈放電圖形出現在橢園90°相位時，表明檢測系統電源電壓與試驗電壓是同一相，反極性的（即相位互差180°），此時在參數設置區時基旋轉模塊中使橢園旋轉180°，電暈放電圖形顯示在270°相位，檢測系統電源電壓與試驗電壓同相、同極性。此時橢園左端點正零標紅線是試驗電壓的零相位。橢園右端點負零標紅線是試驗電壓的180°相位。
5.當電暈放電圖形出現在橢園其它相位時，表明檢測系統電源電壓與試驗電壓不是同一相電源。此時，采取3中方式旋轉橢圓，使電暈放電圖形顯示在270°相位，也使檢測系統電源電壓移相，與試驗電壓同相，同極性。那么，橢園左端點正零標紅線便是試驗電壓零相位，橢園右端點負零標紅線便是試驗電壓180°相位。
