DCBX-H變壓器繞組變形測試儀如何分析測試數據報告？，鼎升電力技術《DCBX-H變壓器繞組變形測試儀如何分析測試數據報告？》、使用方法及，DCBX-H變壓器繞組變形測試儀如何分析測試數據報告？來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

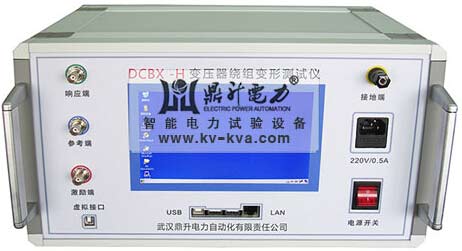

DCBX -H變壓器繞組變形測試儀是根據電力行業標準DL/T911－2004測量變壓器的繞組變形的儀器，
DCBX-H變壓器繞組變形測試儀主要是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器可能發生的繞組變形。
DCBX -H變壓器繞組變形測試儀在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆卸的即可完成所有測試，
DCBX -H變壓器繞組變形測試儀適用于63kV～500kV電力變壓器的內部結構故障檢測。
DCBX-H變壓器繞組變形測試儀器具備線形掃頻測量和分段掃頻測量雙系統測量功能，兼容當前國內兩種技術的測量模式，其中線形掃頻測量掃描頻率高達2MHz，對變壓器變形情況提供更多的分析，根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。
DCBX-H變壓器繞組變形測試儀如何分析測試數據報告： 選擇“分析測試報告”,會出現一個數據文件報告。上方顯示的是加入的曲線的文件名稱和測量時間，中間是對曲線的相關系數顯示，分為低頻段、中頻段、高頻段和總體結論。如果選擇的是對數坐標系，所有相關系數是參考數字，范圍0到10之間，數字越大表示相似性越好。如果選擇的是平均坐標系，各個頻段的相關系數為參考數字，范圍0到10之間，數字越大表示相似性越好?？偟慕Y(jié)論將根據選擇曲線的相位關系出現不同的結果。如果是不同相的兩條曲線，將根據相關系數的大小得出“一致性很好”、“一致性較好”、“一致性較差”、“一致性很差”等結果，如果是同相的兩條曲線，將根據相關系數的大小得出“正常繞組”、“輕微變形”、“明顯變形”、“嚴重變形”等結果。
更多DCBX-H變壓器繞組變形測試儀的詳細參數請訪問： http://www.29332.cn/301/
