測量線路間的耦合電容如何接線？，鼎升電力技術《測量線路間的耦合電容如何接線？》、使用方法及，測量線路間的耦合電容如何接線？來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！
隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的安全性，針對這一問題，
鼎升電力開發了新一代
輸電線路異頻參數測試系統，集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證
輸電線路異頻參數測試系統設備的安全，能極其方便快速、準確地測量
輸電線路的工頻參數。
輸電線路異頻參數測試系統以DSP數字信號處理器為內核，實現測試電源、儀表、計算模型集成化，將一卡車的設備濃縮為一臺儀器。大屏幕漢字顯示液晶，旋轉鼠標操作方式，面板漢字微型打印機打印結果，操作十分簡便。

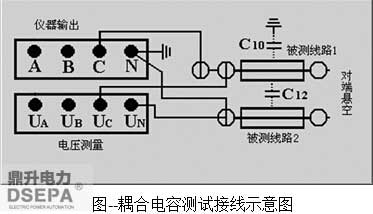

耦合電容測試接線及對端操作： 測試兩條輸電線路間的耦合電容時，被測線路1，2的測量端和對端三相分別短接，對端不接地，被測線路1的電流引下線接至
輸電線路異頻參數測試系統輸出端C，電壓引下線接至電壓測量端UC，被測線路2的首端分別接至UN和N端，N端接大地，如下圖。
下圖的電路實際上測量的是線路1、2之間的耦合電容和被測線路1的零序電容之和，所以進行耦合電容測試前應先測量被測線路1的零序電容。
更多DFXL-T輸電線路異頻參數測試系統的詳細參數請訪問： http://www.29332.cn/611/
