摘要：
如何使用輸電線路故障距離測試儀檢測線路故障？，鼎升電力技術《如何使用輸電線路故障距離測試儀檢測線路故障？》、使用方法及，如何使用輸電線路故障距離測試儀檢測線路故障？來自于鼎升電力檢測試驗技術，鼎升電力致立研發標準、穩定、安全的電力試驗設備。
鼎升電力是相關產品及技術的制造廠家，如您遇到相關問題，可撥打027-87875698咨詢！

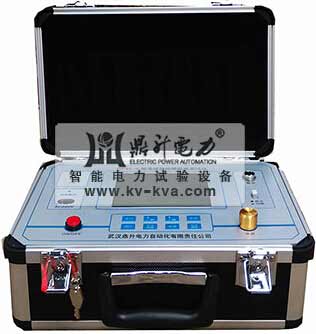

DFXL-S型輸電線路故障距離測試儀是用于架空輸電線路發生永久性接地(短路)或斷路(開路)時，測量故障點到測量點(變壓器)的距離。
輸電線路故障距離測試儀適用于10kV及以上各電壓等級的架空輸電線，當發生故障時，只要在變電站內對故障線路進行測試，就可準確地測出故障距離，確定故障桿塔，便于搶修人員快速查找故障，縮短搶修時間。
輸電線路故障距離測試儀必須在線路停電的基礎上才能使用。它具有體積小，攜帶方便，自帶電池交直流兩用，具有圖形和數字顯示功能，操作方便。
DFXL-S輸電線路故障距離測試儀現場使用的一般步驟： 低壓脈沖法的適用范圍是通信和電力電纜的斷線，接觸不良，低阻性接地和短路故障以及電纜的全長和波速的測量。
一般步驟如下：
A．將測試線插入
輸電線路故障距離測試儀面板上輸入插座內，再將測試線的接線夾與被測電纜相連。若為接地故障應將黑色夾子與被測電纜的地線相連。
B．?dāng)嚅_被測電纜線對的局內設備。
C．搜索故障回波及判斷故障性質。
使
輸電線路故障距離測試儀增益最大，觀察屏幕上有無反射脈沖，若沒有，則按照上述其他方法改變測量范圍，每改變一檔范圍并觀察有無反射脈沖，一檔一檔地搜索并仔細觀察，至搜索到反射脈沖時為止。故障性質由反射回波的極性判斷。若反射脈沖為正脈沖，則為開路斷線故障，若反射脈沖為負脈沖，則為短路或接地故障。
D．距離測試，按增益控制鍵“▲或▼”使反射脈沖前沿最徒。然后按光標移動鍵“◄或►”移動，光標移至故障回波的前沿拐點處停下，此時屏幕上方顯示的距離即為故障點到測試端的距離。
更多DFXL-S輸電線路故障距離測試儀的詳細參數請?jiān)L問： http://www.29332.cn/609/
