接地電阻測試儀操作方法

一、接地電阻測試儀使用方法

1.初始狀態：

接通接地電阻測試儀工作電源，打開"電源"開關，電流、接地電阻、時間顯示窗口顯示都為0，此時處于初始狀態，并預熱 5min。

2.功能鍵說明和設定：

3.報警接地電阻值設定：

    按一下"設定"鍵，電流顯示窗口顯示"A---" ，接地電阻顯示窗口顯示上一次設定的接地電阻報警值，按"△"鍵（增加）或"?"鍵（減少）來得到所需要的報警接地電阻值，再按一下"設定"鍵，即保存接地電阻報警值同時進入時間設定。

4. 時間設定：

    當接地電阻報警值被保存同時，電流顯示窗口顯示"T---"，時間顯示窗口顯示上一次設定的測試時間，此時可按"△"鍵或"?"鍵來得到所需測試時間，再按一下"設定"鍵，即保存時 間設定值同時進入測試電阻補償值設定。 注：當設定值為0時，測試時間為∞即可連續測試。

5. 測試電阻補償值設定:

    當時間設定值被保存同時，電流顯示窗口顯示"P.---" ，電阻顯示窗口顯示上一次測試電阻補償值，這時可按"△"鍵或"?"鍵來得到所需補償值，再按一下"設定"鍵，即保存測試電阻補償值同時進入開路報警功能設定。
注1： 當測試電阻補償值不為0時，"補償"燈亮，測量時顯示的接地電阻值，已自動減去設定的補償值。該功能用于扣除測量線電阻和夾具的接觸電阻引起的誤差。
注2： 確認測試電阻補償值的操作方法
    初始狀態下，將專用測量線的夾子對接，然后按動"啟動"鍵。若是要旋動"電流調節"旋鈕，使測試電流達到規定值。然后讀出接地電阻顯示窗口示值，即為測試電阻補
償值在設定時，將它設為測試電阻補償值即可。

6. 開路報警功能設定

    當測試電阻補償值測試電流值被保存同時，電流顯示窗口顯示"H---"，電阻顯示窗口顯示開路報警功能"ON"（采用報警）或"OFF"（取消報警）。按動"△"鍵或"?"鍵可輪流切換，來得到所需狀態，再按一下"設定"鍵，則接地電阻測試儀回到測量初始狀態。
注：若只需對上述某一項進行設定，可按動"設定"鍵至電流顯示窗口顯示所需符號，以后步驟同該項后續操作方法。

7. 操作步驟

a.完成功能設定后，使接地電阻測試儀處于初始狀態。

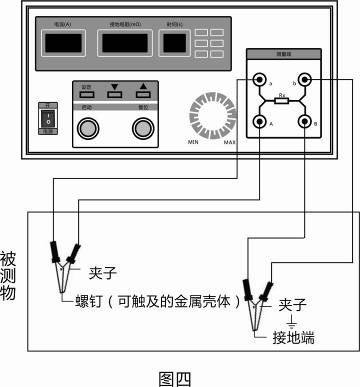

b.按圖4正確接線。
    將一副（二組）測試線，紅線組中粗、細測量棒一端分別插入測試儀"A"、"a"測量端上（粗線對"A" ，細線對"a"） ；黑線組中粗、細測量棒一端分別插入測量?jī)x"B"、"b"測量端上（粗線對"B"，細線對"b"），測量線另一端的夾子分別接被測設備保護可觸及的金屬殼體和接地端。
注：有的用戶將電源線插頭上接地端代替被測物接地端，這樣給測量帶來誤差，會增加引線電阻引起的測量值。當大電流流過接地線，接地線會發熱，所以所測量時間不宜過長。
c.測試步驟
1)單次測試
按一下"啟動"按鈕，"測量"指示燈亮。
調節面板上的"電流調節"旋鈕，至所需測試電流值。此時時間窗口顯示剩余測試時間。如被測物合格，測試時間一到，會發出"嘟"一聲后，且"合格"指示燈亮，電阻
顯示窗口示值即為被測物的接地電阻值；當測量電阻值大于報警設定值時，"報警"指示燈亮，待測試時間一到，停止工作，并發出聲報警，則判被測物為不合格品。
然后按一下"復位"鍵，接地電阻測試儀退出測量狀態，回到初始狀態，"測量"指示燈滅。
2)連續測試 當時間顯示窗口顯示為"0"時，按一下"啟動"按鈕，就能連續對被測物進行測試，不必再按動"啟動"按鈕。測量中結果判斷為實時顯示值。
a.在測試過程中，當接地電阻測量值超出測量范圍時，接地電阻顯示窗口顯示"?D?D?D?D"，如果被測物上沒有電流，則認為不構成回路，接地電阻值無窮大，接地電阻測試儀顯
示"?D?D?D?D"。
b.在測試過程中，當測試電流小于 1A 時， "欠流"指示燈亮，當測試電流大于 30A 時，自動切斷電流，停止測試，并且"過流"指示燈亮，接地電阻顯示窗口顯
示"?D?D?D?D"。

二、接地電阻測試儀常見故障及排除方法

1.開機后電源指示燈和顯示器都不亮。
1)電源插座里面保險絲與接觸彈簧片接觸不良。更換保險絲或保險絲座。
2)電源變壓器次級 AC9V 到主板插座松脫。更換插緊。
3)測 7805輸出應為 5V，如果無電壓或電壓太低就檢查相關的整流管、電解電容器和三端穩壓器。
2.無電流。
1) 測試線與大鱷魚夾焊接處脫焊，接觸不良或者測試線斷線，以及"A"， "a"，"B"，"b"插座松脫、斷裂，插座里面連線與插座螺絲未旋緊。
2)"測量"開關損壞，更換開關。
3)可控硅板上（小板子）繼電器 HG4130 損壞，調換相應的元件。
3.開機"過電流"燈亮。
把接地電阻測試儀調節電流旋鈕回到零點，再按動"復位"鍵。
4.如果因干擾嚴重或操作不當使接地電阻測試儀的"啟動" ，"復位"等鍵不工作，可按動"電源"開關，關掉電源，重新開機，接地電阻測試儀即可正常工作。
5.如以上故障仍無法排除或有其它故障，請與本公司聯系。
6.測量值誤差大，請檢查補償值是否設定正確。
