蓄電池活化儀操作方法

1、蓄電池活化儀使用說明書

使用說明書詳細介紹了該儀器的使用功能和操作方法。用戶在使用前應仔細閱讀。
蓄電池活化儀光盤:內附有電池活化軟件。通過該軟件，可對上傳的數據進行管理和進一步的分析。光盤內還附有使用說明書的電子文檔。

（一）操作面板說明

蓄電池活化儀的所有按鍵操作均在主機正面下部，操作區如下圖所示： 蓄電池活化儀操作面板 主機有1個撥動開關，6個輕觸按鍵。撥動開關為電源開關，控制主機的電源。 6個輕觸按鍵為(上) ↑、(下)↓、(左) ←、(右) →4個方向鍵，用于光標的移動；【確認】鍵為主機執行所選擇的功能，【返回】鍵為返回上級菜單或放棄正在執行的工作。

（二） 連接

活化或充(放)電連接 將蓄電池活化儀夾具(包括電壓和電流夾具)與電池正負極柱連接。先接負極（黑色夾具），后接正極（紅色夾具），（注意：正負極嚴禁接反）。如電流夾具接反，會造成儀器嚴重損害。如電壓夾具接反，則該儀器不能進行正常工作，此時該儀器會提示使用者轉換（電壓）夾具，但不會造成儀器的損害。 電流夾具與電池正負極嚴禁接反，否則會造成儀器嚴重損害

2、功能及操作步驟

開機 按下儀表背面的電源開關啟動儀表，儀表顯示屏顯示產品名稱和版本號，稍作等待自動進入蓄電池活化儀的主界面。主界面如下：

（一）電池充電

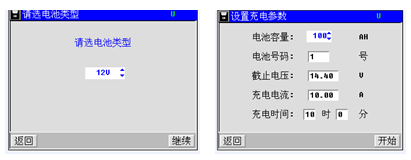

在主界面中，通過上下左右方向鍵移動光標選中電池充電選項后，按【確認】鍵進入電池類型的選擇，如下圖：
選擇好電池類型后，按【繼續】鍵進入電池充電設置界面，此時需設置電池容量、電池號碼、截止電壓、充電電流、充電時間五個參數。通過上下左右方向鍵在各參數欄之間進行切換，上下鍵設置數值。按【返回】鍵返回主菜單。
注意：
1、參數設置中設置的截止電壓起到保護電池的作用，正確設置截止電壓值可以避免對電池的過充或過放，避免給電池造成損壞。設置參考值： 2V電池 -- 放電截止電壓:1.85V,充電截止電壓:2.40V；6V電池 -- 放電截止電壓:5.40V,充電截止電壓:7.20V；12V電池 -- 放電截止電壓:10.8V,充電截止電壓:14.50V；
2、對于小容量電池還應該注意工作電流的設定。建議以0.1C(即工作電流為電池容量值的0.1倍大小)的速率進行充/放電。
設置好充電參數按【開始】鍵執行，進入充電狀態指示界面。

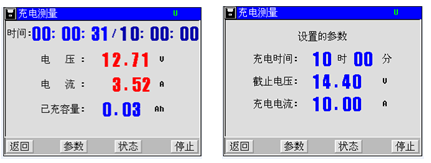

此時顯示有電池電壓、充電電流、已充容量、已充電時間/設置時間值。按【參數】鍵，顯示設置的參數信息。

（二）電池放電

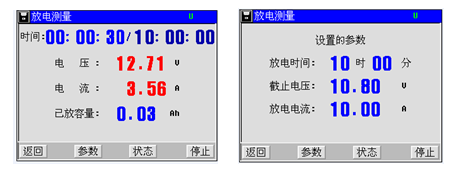

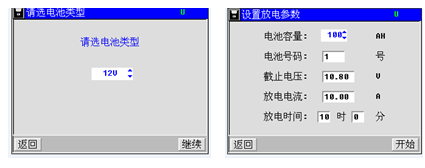

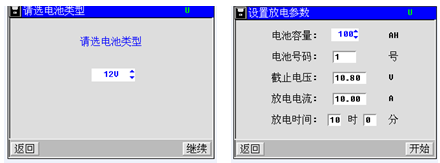

在主界面中，您可以通過（上) ↑、(下)↓、(左) ←、(右) →4四個方向鍵移動光標選擇電池放電并按【確認】鍵進入放電設置界面。 選擇好電池類型后，按【繼續】鍵進入電池放電設置界面，此時需設置電池容量、電池號碼、截止電壓、放電電流、放電時間五個參數。通過上下左右方向鍵在各參數欄之間進行切換，上下鍵設置數值。設置好放電參數按【開始】鍵，進入放電狀態指示界面。按【返回】鍵返回主菜單。 此時顯示有電池電壓、放電電流、已放容量、已放電時間/設置放電時間值。按【參數】鍵，顯示設置的參數信息。

（三）電池活化

在該儀器主界面中，可通過上下左右鍵選擇電池活化選項，然后按確定鍵進入電池類型的選擇，再按【繼續】鍵進入電池活化界面。和充電/放電功能設置一樣，執行活化參數設置前必須對應選擇電池類型：2V電池/6V電池/12V電池。 3.1活化設置界面

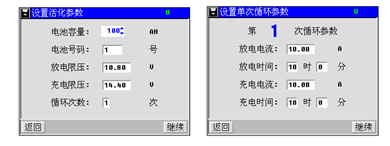

在活化設置界面中，顯示電池容量、電池號碼、放電限壓、充電限壓和循環次數（次數不大于10）。可通過上下左右鍵移動光標選擇所需要的項目，按上下鍵進行修改其數值，活化設置界面如下：
當選擇完"循環次數"之后，可以按確定進入循環設置，設置參數有放電電流、放電時間、充電電流、充電時間?；蛘甙础痉祷亍挎I，返回主菜單。
3.2活化執行過程

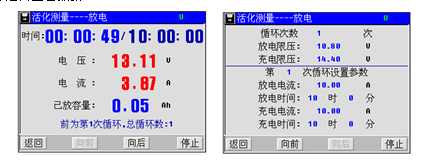

先是活化放電指示，內容有電池電壓、放電電流、已放容量、已放電時間/設置時間、已循環次數/設置循環次數；后為活化充電指示，內容有電池電壓、充電電流、已充容量、已充電時間/設置時間、已循環次數/設置循環次數執行過程中，按【返回】鍵可以中斷活化并可選擇是否查看數據。

（四）內阻測量

在主界面中，可以通過上下左右鍵移動光標選擇內阻測量。界面如下： 此界面是用于測試電池類型的選擇。按【繼續】鍵進行內阻測量，設置好參數后按【開始】鍵，大約30秒后完成測量并顯示電池內阻。 內阻測試正在進行的界面： 內阻測試結束的界面： 按返回鍵，即可返回主菜單。
