蓄電池內阻測試儀操作方法

1、蓄電池內阻測試儀單節測量

測量單節電池的狀態，包括電壓、內阻、電池容量。測量數據順序存儲，可查詢。
說明：進行任何測試前，先閱讀"測試提示"和"目視檢查"部分。
1.1 按 蓄電池內阻測試儀[電源] 開關打開測試儀。
說明：打開測試儀后，可根據需要打開/關閉LCD背光。
1.2 將電池夾連接到電池上，注意極性。

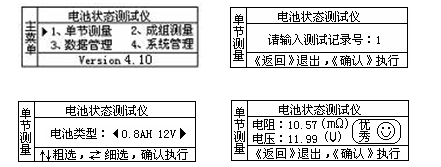

1.3 按確認鍵進入主菜單。
1.4 按數字鍵1選擇[1.單節測量]。
1.5 輸入存儲序號，如不輸入，序號較前一次自動增加。按[確認]鍵。
1.6 按[←] [→]鍵選擇電池類型后(按[↑]和[↓]鍵可以根據電壓等 級來跳選電池類型))，按[確認]鍵進行測試。
說明：如果連接錯誤，電壓將顯示負值。 出現緊急情況時，立即拆除電池引線停止測試；非緊急情況下可按[電源]開關關閉主機。
1.7 蓄電池內阻測試儀顯示測試結果。
1.8 按[確認]鍵，蓄電池內阻測試儀保存測量數據，并開始下一個測量。 或者按[返回]鍵，不保存測試結果。

2、蓄電池內阻測試儀成組參數

（一） 增加站點

1. 按 [電源] 開關打開測試儀。
說明：打開測試儀后，可根據需要打開/關閉LCD背光。
2. 按數字鍵1選擇[1. 成組參數]。
3. 按數字鍵2選擇[2.成組測量]。
說明：共有兩種設置方式，手動設置和微機設置。
手動設置是在儀表上輸入各項參數，微機設置需要計算機管理軟件配合，將在計算機里設置好的參數表傳到儀表。
進入手工設置時，原來設置的所有參數將被清除，所以，如果進入而不設置，在成組測試時，將提示"清先設置系統參數表"。
4. 按數字鍵1選擇[1.增加站點]。(1、重設參數是清除以前設置 的參數，2、增加站點，是在原來參數的基礎上增加新的站點)
5. 站名和組號總是自動順序編號，無須修改。按[確認]鍵，將 自動形成當前組號，并等待輸入電池數。按[返回]鍵，系統將 退出參數輸入窗口。
6. 輸入完電池數后按[確認]鍵，系統進入電池類型選擇，按方 向鍵"→"和"←"選擇電池類型（按方向鍵"↑"和"↓" 可以根據電壓來跳選電池電池類型）
7. 完成一組輸入后，數據自動存儲，同時組號自動加一，按[確認]鍵將繼續完成該組參數的輸入。
8. 按方向鍵"↑" ，只是"站號"自動增加 。可以輸入下一站參數。
9. 按[返回]鍵，確認是否結束參數表的輸入。
10. 依照屏幕提示，按[確認]鍵，結束參數表的輸入。
說明：在輸入中，按方向鍵"→"和"←" ，將使游標在當前輸入欄內移動，按方向鍵"↑"和"↓"， 將使游標在各輸入欄內移動。
蓄電池內阻測試儀查詢參數
1. 按 蓄電池內阻測試儀[電源] 開關打開測試儀。
說明：打開測試儀后，可根據需要打開/關閉LCD背光。
2. 按數字鍵2選擇[2.成組測量]。
3. 按數字鍵3選擇[3.查詢參數]。
按↑↓鍵翻頁查詢，[確認]鍵向下查詢，[返回]鍵結束查詢過程。

（二） 成組測量

測量一組電池的狀態，包括電壓、內阻、電池容量。對測量的各電池狀態進行比較，挑選出有問題的電池。
說明：進行任何測試前，先閱讀"測試提示"和"目視檢查"部分。
1. 按蓄電池內阻測試儀 [電源] 開關打開測試儀。
說明：打開測試儀后，可根據需要打開/關閉LCD背光。
2. 將電池夾連接到電池上，注意極性。
3. 按數字鍵2選擇[2.成組測量]。
說明：成組測量需要預先設置系統參數，否則將提示設置。
4. 按屏幕提示輸入"站號"(輸入內容在參數表設置的范 圍內)，按[確認]鍵，游標將移至"組號"輸入欄，系統自動尋 找并顯示該"站號"對應的第一個未檢測的"組號" ，如輸 入"站號"對應的所有"組號"均被檢測過，"組號"將不顯示任何內容，等待您輸入相應值。
5. 輸入完正確的"組號" ，按[確認]鍵，游標移動到"電池數"輸入欄。
6. 輸入完正確的"電池數"， 按[確認]鍵，進入成組測量。
說明：如果連接錯誤，電壓將顯示負值。 ? 出現緊急情況時，立即拆除電池引線停止測試；非緊急情況下 可按[電源]開關關閉主機。
7. 按[確認]鍵，系統將暫存當前測試結果，同時"電池"數自動 加一。
8. 按[返回]鍵，系統將結束當前檢測過程，同時，該組測試結果 將放棄。
9. 重復測試過程，直到本組數據全部測試完畢，系統保存本組數 據的測試結果，同時顯示本次檢測結果的分析報告。 故障排除-電池通過了測試，但性能不能滿足要求 電池通過了測試，但在使用時性能不能滿足要求，檢查以下原因：
  充電系統損壞或電壓調節器損壞。
  電氣系統故障，如接觸不良。
  電池電纜與電池接線柱連接不良。
  電池壓板過松或過緊。
  電氣系統用電需求超過充電系統容量。

（三） 數據管理

對測試數據查詢、刪除，將數據傳送至微機。

3、蓄電池內阻測試儀數據管理

對測試數據查詢、刪除，將數據傳送至微機。

（一） 數據管理

1. 按 [電源] 開關打開測試儀。
說明：打開測試儀后，可根據需要打開/關閉LCD背光。
2. 按數字鍵3選擇[3.數據管理]。
3. 按數字鍵1選擇[1.查看數據]。
4. 按數字鍵1選擇單節測量數據查詢。輸入記錄號或按[確認]鍵進入查詢界面。
5. 按數字鍵2選擇成組測量數據查詢，數據分為測量數據和 分析報表。
說明：如果沒有選擇任何范圍，在"站號"欄直接按[確認[鍵，系統將分別顯示所有已檢測數據。
如果選擇"站號" ，在"組號"欄按[確認[鍵，系統將分別顯示所有已檢測的、"站號"與輸入內容相符的數據。
如果選擇"站號"和"組號" ，在"電池"欄按[確認]鍵，系統將分別顯示所有已檢測的、"站號" 、"組號" 與輸入內容相符的數據。
如果輸入了全部選擇范圍，系統將顯示與輸入 內容相符的唯一測試數據。
按[返回]鍵，系統返回。
6. 按[確認]鍵或"↑"鍵向上翻頁查詢， "↓"鍵向下翻頁查詢，按[返回]鍵，終止查詢。
7. 在第6步，按數字鍵2選擇[2.分析報表]，輸入測量過的站號、組號，查閱該組數據的比較報表。
8. 按[確認]鍵或"↑"鍵向上翻頁查詢， "↓"鍵向下翻頁查詢，按[返回]鍵，終止查詢。
9. 查詢單節測量數據，在第4步選擇[2.單節測量數據]。
10. 輸入查詢的記錄號，查詢該條記錄。
11. 按↑↓鍵翻頁查詢，[確認]鍵向下查詢，[返回]鍵結束查詢過程。

（二） 數據刪除

1. 按 [電源] 開關打開測試儀。
說明：打開測試儀后，可根據需要打開/關閉LCD背光。
2. 按數字鍵3選擇[3.數據管理]。
3. 按數字鍵2選擇[2.數據刪除]。
4. 輸入密碼：88888888。
5. 按數字鍵1選擇[1.成組測量數據]刪除成組測量數據。
6. 按數字鍵2選擇[2.單節測量數據]刪除單節測量數據。
