串聯諧振試驗裝置操作方法

串聯諧振試驗裝置操作說明

（一）電纜試驗操作

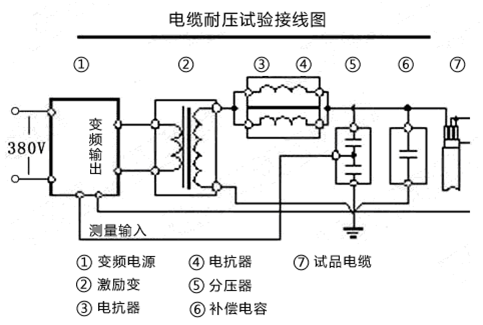

1. 現場接線示意圖：

2.勵磁變壓器接線注意事項:

2.1 用于10KV電纜的耐壓裝置，勵磁變壓器一般接低端；
2.2 用于10KV和35KV電纜的耐壓裝置，10KV電纜耐壓勵磁變壓器接低端，35KV電纜耐壓勵磁變壓器接較高端；
2.3 用于10KV 、35KV和110KV電纜的耐壓裝置：10KV、35KV電纜耐壓勵磁變壓器接低端，110KV電纜耐壓勵磁變壓器接高端；
2.4 電抗器及電容分壓器接線注意事項：對于短電纜，無論電壓高低，一般將至少兩節電抗器串聯，以確?；芈房梢灾C振。

（二） 電機耐壓試驗操作

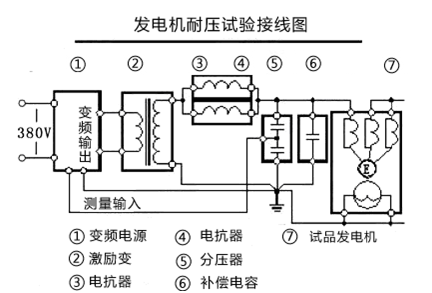

1. 現場接線示意圖:

2. 勵磁變壓器接線注意事項:
2.1 用于電機的耐壓裝置，勵磁變壓器一般接低端；
2.2 用于電機和電纜的耐壓裝置，電纜耐壓勵磁變壓器接低端，電機耐壓勵磁變壓器接高端；
2.3 通常情況下，用于電機耐壓的諧振裝置兼容較低電壓的電纜。

（三） GIS、開關及變壓器試驗操作：

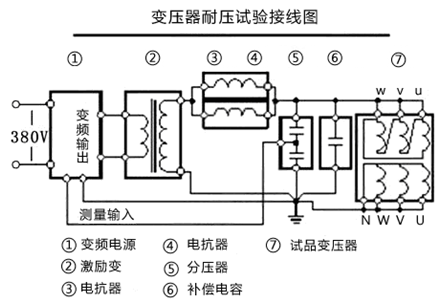

1. 現場接線示意圖：

2. 勵磁變壓器接線注意事項:
a. 串聯諧振試驗裝置用于開關、GIS、變壓器的耐壓裝置，勵磁變壓器的輸出電壓一般較高；
b. 串聯諧振試驗裝置用于開關、GIS的耐壓裝置，勵磁變壓器接高端，變壓器耐壓勵磁變壓器接低端；
c. 通常情況下，改種型號的諧振裝置兼容較較短長度的電纜，勵磁變壓器接低端。
3. 電抗器接線注意事項:
1. 串聯諧振試驗裝置用于開關及較低電容量的試品交流耐壓試驗時，需要將所有電抗器串聯在高壓回路中，可以確保諧振。
2. 串聯諧振試驗裝置用于開關、GIS、變壓器的耐壓時，需要將電抗器串聯連接，電抗器串聯只數按照實際的試驗電壓確定。

（四）通用操作步驟

正確按照接線示意圖及相關要求連接試驗回路，在現場設置試驗警示標記，正確設置各項試驗參數。

1. 自動試驗:

進入界面，點擊"自動"，進入下圖1界面，點擊"啟動"， "確認"，則自動進行調諧、升壓、計時、降壓。
圖1界面依次如下：調諧
升壓：
計時：
降壓 ：
試驗完成：
串聯諧振試驗裝置在試驗過程中出現保護動作時，均有相關界面顯示。：

2. 手動/半自動試驗：

進入界面，點擊"手動"，進入下圖界面，點擊"啟動"， "確認"，，則可以進行手動/自動調頻、手動升降壓。半自動試驗：點擊"調諧"，則自動調諧，調諧完成后點擊電壓"加、減"手動升壓。
手動試驗：點擊頻率"加、減"，則手動調諧，調諧完成后點擊電壓"加、減"手動升壓。

（五）資料查詢及輸出試驗結果

串聯諧振試驗裝置進入主界面，點擊"資料"，進入資料界面，點擊"上頁"， "下頁"，可以調閱歷次試驗記錄，在用戶要求時，可以升級為帶USB接口的，插入U(xiǎn)盤，點擊"保存"即可以把當頁試驗, 記錄輸入到U盤保存。
