全自動電容電感測試儀操作方法

一、電容電感測試儀接線方法　

    電力電容器組內部聯線方式一般采用星形聯接(Y）和三角形聯接(△)。實際運行經驗表明，三角形聯接電容器組其損壞率遠高于星形聯接電容器組，目前高壓并聯電容器組多數采用星形聯接。電容電感測試儀可測試電力高壓并聯電容器組，其內部連接方式有：三相△形、三相Y形、三相Yn形、三相Ⅲ形。

（一）Y形內部聯線電容測量

Y形聯接被試電容A相接線圖（1）
圖1

1. Y形聯接A相接線：

電容電感測試儀面板接線：
① 黑色測量線插在（輸出）；
② 紅色測量線插在（電容）；
③ 鉗形電流傳感器插在（測量）；
Y形聯接被試電容C相接線圖（2）

2.Y形聯接B相接線：

電容電感測試儀面板接線：
① 黑色測量線插在（輸出）；
② 紅色測量線插在（電容）；
③ 鉗形電流傳感器插在（測量）；
接線圖（2）三相Y形B相測量接線方法，測量線由儀器測量輸出端對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在母線C相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上，方可測量，完成后轉下一相接線。


圖2 Y形聯接被試電容B相接線圖（3）
圖3

3.Y形聯接C相接線

電容電感測試儀面板接線：
① 黑色測量線插在（輸出）；
② 紅色測量線插在（電容）；
③鉗形電流傳感器插在（測量）；
接線圖（3）三相Y形C相測量接線方法，測量線由儀器測量輸出端對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在母線A相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上，方可測量，完成后轉下一相接線。

（二）△形內部聯線電容測量接線

△形聯接被試電容A相接線圖（4）
圖4

4. △形聯接A相接線：

電容電感測試儀面板接線：
① 黑色測量線插在（輸出）；
② 紅色測量線插在（電容）；
③ 鉗形電流傳感器插在（測量）；
接線圖（4）三相△形A相測量接線方法，測量線由儀器測量輸出端對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，短接BC相，然后將電流測量線插在儀器
接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上，方可測量，完成后轉下一相接線。
△形聯接被試電容B相接線圖（5）

5. △形聯接B相接線：

電容電感測試儀面板接線：
① 黑色測量線插在（輸出）；
② 紅色測量線插在（電容）；
③ 鉗形電流傳感器插在（測量）；
接線圖（5）三相△形B相測量接線方法，測量線由儀器測量輸出端對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在母線C相上，短接AC相，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上，方可測量，完成后轉下一相接線。

圖5 △形聯接被試電容C相接線圖（6）

6. △形聯接C相接線：

電容電感測試儀面板接線：
① 黑色測量線插在（輸出）；
② 紅色測量線插在（電容）；
③ 鉗形電流傳感器插在（測量）；
接線圖（6）三相△形C相測量接線方法，測量線由儀器測量輸出端對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在母線A相上，短接AB相，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上，方可測量，完成后轉下一相接線。
圖6

（三）Yn形內部聯線電容測量

Yn形聯接被試電容A相接線圖（7）
圖7

7. Yn形聯接A相接線：

電容電感測試儀面板接線：
① 黑色測量線插在（輸出）；
② 紅色測量線插在（電容）；
③ 鉗形電流傳感器插在（測量）；
接線圖（7）三相四線Yn形A相測量接線方法，測量線由儀器測量輸出端對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上，方可測量，完成后轉下一相接線。
Yn形聯接被試電容B相接線圖（8）

8. 電容電感測試儀面板接線：

8. 電容電感測試儀面板接線：
① 黑色測量線插在（輸出）；
② 紅色測量線插在（電容）；
③ 鉗形電流傳感器插在（測量）；
接線圖（8）三相四線Yn形B相測量接線方法，測量線由儀器測量輸出端對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上，方可測量，完成后轉下一相接線。
Yn形聯接被試電容C相接線圖（9）

9.Yn形聯接C相接線：

電容電感測試儀面板接線：
① 黑色測量線插在（輸出）；
② 紅色測量線插在（電容）；
③ 鉗形電流傳感器插在（測量）；
圖9     接線圖（9）三相四線Yn形C相測量接線方法，測量線由電容電感測試儀測量輸出端對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上，方可測量，完成后轉下一相接線。

（四）Ⅲ形內部聯線電容測量

Ⅲ形聯接被試電容接線圖（10）

10.Ⅲ形聯接A、B、C相接線

圖10 電容電感測試儀面板接線：
① 黑色測量線插在（輸出）；
② 紅色測量線插在（電容）；
③ 鉗形電流傳感器插在（測量）；
   接線圖（10）三相Ⅲ形A相測量接線方法，測量線由儀器測量輸出端對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在A'線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上，方可測量，完成后轉下一相接線，B、C相依次移動接線相同。

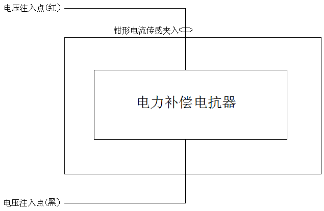

被試電感電抗接線圖（11）

11. 電感、電抗器測量：

電容電感測試儀面板接線：
① 黑色測量線插在（輸出）；
② 紅色測量線插在（電感）；
③ 鉗形電流傳感器插在（測量）；
圖11 接線圖（11）電感電抗測量接線方法，測量線由電容電感測試儀測量輸出端按顏色對應插好，將紅色夾子夾在母線排一端上、黑色夾子夾在另一端上，然后將電流測量線插在儀器接口上擰緊鉗形傳感器應套在電抗器引線上方可測量，完成后轉下一接線。
