服務熱線：400-6698-612近期，鼎升電力在對售后服務部集中問題收集時發現，電力電纜類的咨詢信息比較突出，集中在對電纜故障的查找方法，波形分析和現場情況分析，今天，鼎升電力圍繞電纜故障測試儀的使用方法與大家分享接地故障的查找方法和使用原理。
當電氣設備或者電力電纜發生接地故障時，在接地電流入地點周圍電位分布區行走的人，其兩腳之間的電壓，我們稱他“跨步電壓”，電纜故障測試儀的定位原理是基于跨步電壓的一種解決辦法，我們稱它為“跨步電壓法”。

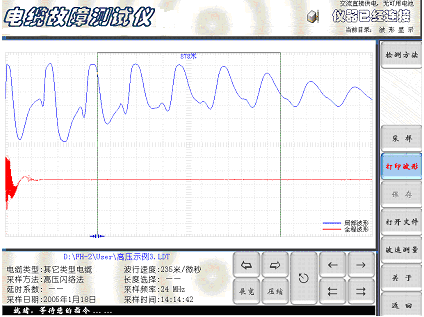

使用前，先用數字兆歐表和萬用表測量絕緣電阻，初步判定故障相和電阻值，只有電阻值小于200歐姆的故障，才能使用跨步電壓法，如果阻值大于200歐姆，只能用”高壓閃絡法”或者是”閃沖法”。

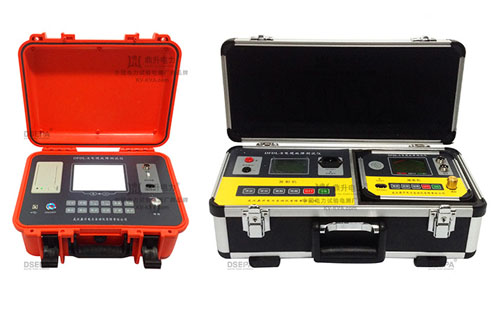

將電纜故障測試儀的紅色夾子接入故障相，黑色夾子接入大地，再把跨步電壓接收器和聲磁接收機接入儀器面板的專用接口，然后儀器面板選擇接地故障按鈕，此時，主機和接收機有一個聲磁同步過程，需要注意的是，如果這個聲磁同步信號沒有同步，會影響到數據的準確性，特別是在查找路徑上體現非常明顯，隨后，我們就可以先查找一下路徑的走向，查找走向時,需要注意的是磁棒的方向性，當磁棒垂直于地面，根據磁場和產品設計原理，磁棒在電纜的正上方接收機的信號小，反之線性變大，如果磁棒是平行于地面，那么接收的信號特征剛好于垂直方向相反，查找過程中，做好標記，然后開始定位，定位叉上面有紅色、黑色分別于左右兩個方向的標記，標記與接收主機的方向相同，將定位 叉平行于電纜插入地面，指針會根據電位差的方向引導我們往哪個方向走，可以適當?shù)睦L插入點的間距，不影響結果的真實性，當故障點發生指針反方向偏移時，我們可以適當縮小間距，最終將故障點定位在定位叉的中間。

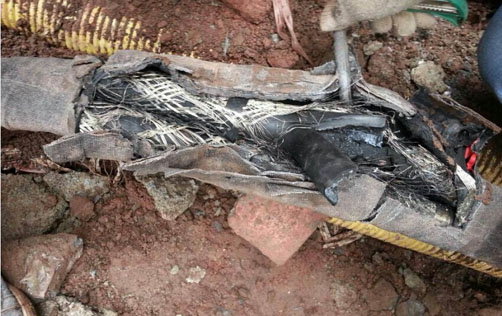

電纜故障點
