服務熱線：400-6698-612串聯諧振變換器是一個強非線性離散統,由于電路的復雜性 , 很難用于控制器的設計 , 因此許多控制理論研究者致力于發展更精 確的非線性 模型及高性能控制器。今天鼎升電力就著重講解介紹適用于零電流開關、零電壓開關等各種類型的準諧振變換器性能。
電壓轉換比為該變換器的輸出電壓u。與輸入電壓U,之間的比值.在 每個開關周期兀中, 輸人能量E為

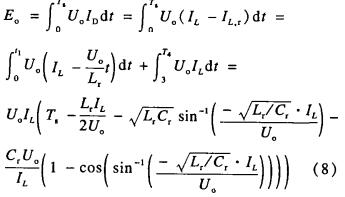

而在每個開關周期內輸出能量E0為

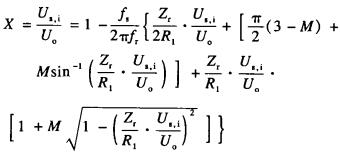

忽略電路本身損耗,在每個開關周期中輸入能量與輸出能量相等,即令E,推得電壓轉換比關系式為
其中定義負載 y=z/r,r=v/l ( 輸人 電阻 )，半波模式下M=1，全波模式M=-1.
圖 3 示 出 了 半 、 全 波 模 式 下 Bost 式 ZCS 一QRcs 的電壓轉換比X在不同y時關系
從圖3中可以看出,半波模式的電壓轉換比X與fsfr/的關系曲線與負載有關 . 不同負載情況下對應不同 下值 , 曲線差別很大 . 而全波模式下的電壓轉換 比 X 與 關/f r 的關 系曲線與 負載關系不大 , 對應不同 , 值的曲線幾乎重合 . 因此要在不同負載和不同的輸人電壓下得到符合要求的輸出電壓 , 必 須采用脈沖頻率調制( P F M ) 的控制策略 , 即通過 調節變換器 的開關頻率來調節輸出電壓 .
