一、  串聯諧振試驗對象

滿足120~150kar/6kV電容器交流耐壓試驗，最高試驗電壓11kV，電容量9.6~11.87uF。

二、  系統主要技術參數及功能

1.   額定容量：1560kVA；

2.   額定電壓：12kV；

3.   額定電流：130A；

4.   工作頻率：工頻50Hz；

5.   輸出電壓波形畸變率：≤0.5%；

6.   允許連續工作時間：額定負載下24hour；

7.   額定負載下連續運行24hour后溫升≤65K；

8.   裝置自身品質因數：Q≥20；

9.   系統測量精度：有效值1級；

10.  輸入電源：三相380V電壓，頻率為50Hz；

11.  對被試品具有過流、過壓及試品閃絡保護；

12.  環境溫度：－15⁰C –40 ⁰C，相對濕度：≤90%RH，海拔高度≤1000米；

三、  串聯諧振標準

GB10229-88            《電抗器》

GB1094　《電力變壓器》

GB50150-91　《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900　《電工名詞術語》

GB/T16927.1~2-1997　《高電壓試驗技術》

四、  串聯諧振參數

1.  電動調壓器DTC-100kVA/380V/0~430V         1臺

a)   額定容量：100kVA；

b)   輸入電壓：380V，單相；

c)   輸出電壓：0~430V，單相；

d)   結    構：單相電動調壓；

e)   重    量：約1200kg；

2.  諧振操作臺TC-（L）-100kVA/380V            1臺

a)   額定容量：100kVA；

b)   輸入電壓：380V；

c)   輸出電壓：0~420V；

d)   保護功能：零位、過流、過壓及試品閃絡保護；

e)   重    量：約180kg；

3.  勵磁變壓器LB-100kVA/12kV            1臺

f)   額定容量：100kVA；

g)   輸入電壓：400V；

h)   輸出電壓：0~12kV；

i)   結    構：油浸鐵殼式；

j)   重    量：約480kg；

4.  可調電抗器DAXZ -（TL）-780kVA/12kV        1臺

a)   額定容量：780kVA；

b)   額定電壓：12kV；

c)   額定電流：65A；

d)   品質因數：Q≥20；

e)   電感量調節范圍：1.5~3H；

f)   結    構：油式、帶鐵芯可調式；

g)   數    量：1臺；

h)   重    量：約650kg ；

5.  固定電抗器DAXZ -（L）-760kVA/12kV        1臺

i)   額定容量：1560kVA；

j)   額定電壓：12kV；

k)   額定電流：130A；

l)   品質因數：Q≥20；

m)   電感量：1.7H；

n)   結    構：油式、帶鐵芯可調式；

o)   數    量：1臺；

p)   重    量：約550kg ；

6.  分壓器FR-20kV                              1臺

a)   額定電壓：20kV；

b)   測量精度：交流有效值1.5級；

c)   介質損耗：tgσ≤0.5%；

d)   分 壓 比：1000：1，

e)   分壓比誤差：≤1.0%；

f)   重    量：約10Kg；

g)   結　構：鋁合金外包裝。

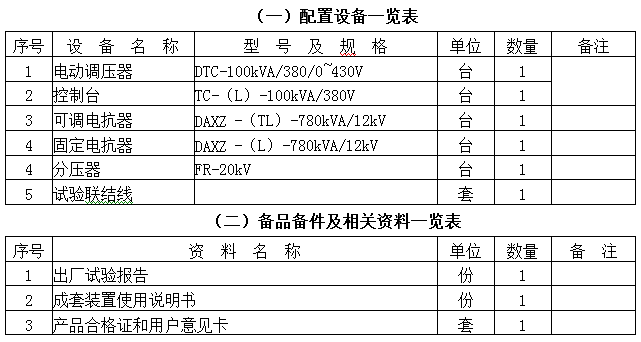

五、  供貨清單一覽表

六、  裝置主要特點及功能

1.   反擊過電壓和傳遞過電壓保護：本裝置以妥善的接線方式、完善的保  護環節和能量的逐級吸收，防止反擊過電壓和傳遞過電壓的侵害。經過多年的現場實踐證明，試品在閃絡或擊穿時，可避免成套試驗裝置和在場試驗人員不受過電壓的侵害和威脅。同時也可避免被試品的故障點在閃絡或擊穿后不擴大損傷。

2.  體積小，重量輕，安裝、搬運方便，接線簡單，非常適合現場使用人員

的操作。

3.  調感諧振裝置的主要功能有：

（1）電抗器鐵芯間隙直讀功能：

本裝置在電抗器上安裝了間隙觀察孔，可直接讀出鐵芯的間隙，以指導操作，另外還安裝了間隙限位開關及指示。

（2）耐壓時間到自動降壓功能：

耐壓計時采用數顯計時器。且當?shù)竭_(dá)耐壓時間時，系統會自動降壓

（3）   零位合閘、零起升壓功能：

具有零位限位功能，如果調壓器不在零位，高壓輸出按鈕無法合上，保證系統是從零起升壓。

（4）   過流保護功能：

系統裝有電磁式過流繼電器，此繼電器抗干擾能力強，動作迅速，避免試品不受過流的損傷。

（5）   過壓及被試品閃絡保護功能：

本裝置裝用電子式過壓閃絡保護板，避免試品不受過壓和閃絡的侵害，且動作迅速。

（6）   各試驗數據實時監測功能：

可以對高壓側電壓電流和低壓側的電壓電流進行監測，可以更直觀地了解試驗情況。

七、摘要

方案型號：DAXZ-1560kVA/12kV

方案名稱：并聯諧振試驗裝置

參考標準：GB50150-2006,DL/T849.6-2004

生產廠家：武漢鼎升電力自動化有限責任公司
