一、  串聯諧振試驗對象

1、110kV/630mm² ，長度600m電纜的交流耐壓試驗，電容量≤0.12uF，試驗電壓128kV。

2、110kV/50000kVD主變的交流耐壓，電容量≤0.015uF，試驗電壓160kV。

3、110kV變電站隔離開關，絕緣子，母線等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過265kV。

4、220kV/240000kVD主變的交流耐壓，電容量≤0.018uF，試驗電壓316kV。

5、220kV變電站隔離開關，絕緣子，母線等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過495kV。

二、  工作環境

1.  環境溫度：－15⁰C –45⁰C；

2.  相對濕度：≤90%RH；

3.  海拔高度:  ≤2500米；

三、  串聯諧振參數

1.   額定容量：1000kVD；

2.   輸入電源：380V電壓，頻率為50Hz；

3.   額定電壓：500kV；42kV

4.   額定電流：2D；24D；

5.   工作頻率：30-300Hz；

6.   波形畸變率：輸出電壓波形畸變率≤1%；

7.   工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

8.   溫    升：額定負載下連續運行60min后溫升≤65K；

9.   品質因素：裝置自身Q≥30(f=45Hz)；

10.  保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11.  測量精度：系統有效值1.5級；

四、  串聯諧振標準

GB10229-88            《電抗器》

GB1094　　　　　　　　《電力變壓器》

GB50150-2006　　　　　《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900　　　　　　　　《電工名詞術語》

GB/T16927.1~2-1997　　《高電壓試驗技術》

五、  裝置容量確定

110kV/630mm² ，長度600m電纜的交流耐壓試驗，電容量≤0.12uF，試驗電壓128kV。

頻率取40Hz

試驗電流I=2πfCU_試 =2π×40×0.12×10^-6×128×10³=3.8D

對應電抗器電感量 L=1/ω²C=130H

設計十二節電抗器，使用電抗器四節串聯三組并聯，則電抗器單節為84kVD/42kV/2D/90H，系統總?cè)萘繛?000kVD。

驗證：1、110kV/50000kVD主變的交流耐壓，電容量≤0.015uF，試驗頻率45-65Hz，試驗電壓160kV。

使用電抗器五節串聯，此時電抗器電感量為L=90*5=450H

試驗頻率f=1/2π√LC=1/(2×3.14×√450×0.015×10^-6)=61Hz。

試驗電流 I=2πfCU_試 =2π×61×0.015×10^-6×160×10³=0.9D

2、220kV/240000kVD主變的交流耐壓，電容量≤0.018uF，試驗頻率45-65Hz，試驗電壓316kV。

使用電抗器八節串聯，此時電抗器電感量為L=90*8=720H

試驗頻率f=1/2π√LC=1/(2×3.14×√720×0.018×10^-6)=45Hz。

試驗電流 I=2πfCU_試 =2π×45×0.018×10^-6×316×10³=1.6D

六、  串聯諧振參數

1.  激勵變壓器JLB-40kVD/5/10/20/30kV/0.4kV        1臺

D)   額定容量：40kVD；

b)   輸入電壓：380V，單相；

c)   輸出電壓：5kV；10kV；20kV；30kV；

d)   結    構：油浸式；

e)   重    量：約180kg；

2.  變頻電源DDXZ-BP-F-40kW/380V                  1臺

D)   額定輸出容量：80kW

b)   工作電源：380±10%V（單相），工頻

c)   輸出電壓：0 – 400V，單相，

d)   額定輸入電流：105D

e)   額定輸出電流：105D

f)   輸 出 波 形：正弦波

g)   電壓分辨率： 0.01kV

h)   電壓測量精度：0.5%

i)   頻率調節范圍：30 – 300Hz

j)   頻率調節分辨率：≤0.1Hz

k)   頻率穩定度：    0.1%

l)   運 行 時 間：額定容量下連續60min

m)   額定容量下連續運行60min元器件最高溫度≤65K;

n)   噪 聲 水 平：≤50dB

o)   可實現以下功能

1)   內部由嵌入式觸摸屏控制,操作功能得到優化,操作簡單

2)   自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻最大耗時3分鐘(全頻掃). 頻率分辨率0.01Hz

3)   自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程

4)   自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。

5)   耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作

6)   全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出

7)   軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠

8)   自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；

9)   液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流

10) 保護功能：具有斷電、過流、過壓及閃絡保護功能；

D)   過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置

b)   過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

c)   擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿

d)   斷電保護：試驗電源斷電后，裝置能快速保護

11) 變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動

12) 外觀及操作界面充分采用人性化設計，美觀大方，操作簡便

13) 重量約60kg；

3.  高壓電抗器DDXZ -84kVD/42kV                   12節

D)   額定容量：84kVD;

b)   額定電壓：42kV；

c)   額定電流：2D；

d)   電 感 量：90H/單節；

e)   品質因素：Q≥30 (f=45Hz)；

f)   結    構：干式；

g)   重    量：約75kg；

4.  電容分壓器FRC-500 kV -300 pF                  1套

D)   額定電壓：500kV

b)   高壓電容量：300pF

c)   介質損耗：tgσ≤0.5%；

d)   分 壓 比：1000：1

e)   測量精度：有效值1.5級;

f)   重    量：約40kg

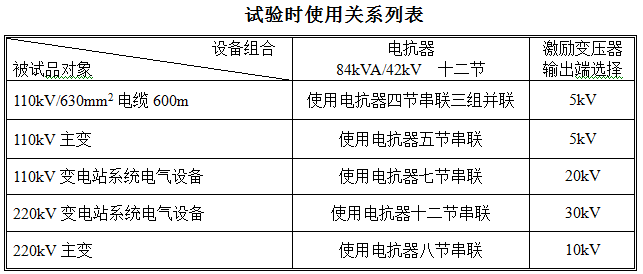

七、  供貨清單一覽表

八、摘要

方案型號：DDXZ-1000kVD/500kV

方案名稱：調頻式串聯諧振耐壓裝置

參考標準：GB50150-2006,DL/T849.6-2004

生產廠家：武漢鼎升電力自動化有限責任公司
