一、被試品試驗要求：

滿足GB 50150 - 2006電氣裝置安裝工程電氣設備交接試驗標準對110kV及以下變壓器、交聯電纜、GIS設備等設備交接試驗的交流耐壓試驗要求。

1、滿足110kV，100000KVA及以下變壓器的交流耐壓試驗要求。

2、滿足110KVGIS的交流耐壓試驗，最高試驗電壓200KV。

3、滿足110KV（500 mm² ）及以下交聯電纜的交流耐壓試驗，最長試驗電纜1.2km。

4、滿足35KV（300 mm² ）及以下交聯電纜的交流耐壓試驗，最長試驗電纜2km。

5、滿足35KV的主變的交流耐壓試驗。

6、滿足10KV的主變的交流耐壓試驗。

7、滿足10KV（300 mm² ）及以下交聯電纜的交流耐壓試驗，最長試驗電纜5km。

二、裝置試驗容量確定：

設計八節電抗器，電抗器單節為54kVA/27kV，系統總容量為864kVA/216KV。

三、裝置的技術參數及功能：

1.   額定容量：    864kVA；

2.   輸入電源：    單相380V電壓，頻率為50Hz；

3.   額定電流：    216KV；

4.   工作頻率：    30-300Hz；

5.   波形畸變率：  輸出電壓波形畸變率≤1%；

6.   工作時間：    額定負載下允許連續60min；過壓1.1倍1分鐘；

7.   溫    升：    額定負載下連續運行60min后溫升≤65K；

8.   品質因素：    裝置自身Q≥30(f=45Hz)；

9.   保護功能：  對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

10.  測量精度：  系統有效值1.5級；

四、裝置遵循標準：

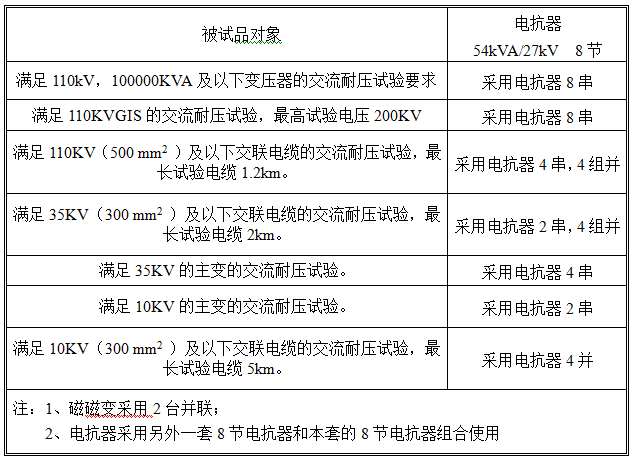

五、電纜與電抗器對照表：

8臺電抗器的配置使得系統簡潔，同時提供了每次可根據被試電纜的長度、截面選擇攜帶電抗器個數的條件及其不同的組合使用。

試驗時電抗器使用關系列表

兩套交流諧振耐壓設備，可滿足35KV及以下變壓器、交聯電纜等設備交接試驗的交流耐壓試驗要求。

兩套交流諧振耐壓設備可組合，組合后可滿足GB 50150 - 2006電氣裝置安裝工程電氣設備交接試驗標準對110kV及以下變壓器、交聯電纜、GIS設備等設備交接試驗的交流耐壓試驗要求。

六、裝置主要配置技術參數：

（1）變頻電源：               DAXZ-BP-40kW/400V

1. 額定輸出容量：               40kW

2. 工作電源：                   380±10%V（單相），調頻

3. 輸出電壓：                    0 – 400V，單相，

4. 額定輸入電流：               100A

5. 額定輸出電流：               100A

6. 輸 出 波 形：                正弦波

7.  電壓分辨率：                0.01kV

8. 電壓測量精度：               0.5%

9. 頻率調節范圍：              30 – 300Hz

10. 頻率調節分辨率：           ≤0.01Hz

11. 頻率穩定度：               0.1%

12. 運 行 時 間：              額定容量下連續60min

13．溫      升：              額定容量下連續運行60min元器件最高溫度≤65K;

14. 噪 聲 水 平：             ≤50dB

15. 性能特點：

l  具備強大的自動調諧功能。自動掃頻，在頻率范圍30-300Hz內自動尋找諧振點。頻率分辨率0.01Hz；

l  試驗控制方式靈活。支持多種試驗模式，自動試驗時，可隨時切換到手動控制狀態,進行手動調頻，調壓；

l  耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示用戶電壓異常波動，由用戶根據試驗情況進行操作；

l  保護功能完善。具有零位、過流、過壓及閃絡保護功能，充分保證系統可靠性；

l  超大液晶顯示掃頻曲線波形，電源電壓和電流，高壓輸出的頻率、電壓、電流，控制界面同屏顯示，觸摸屏操作，直觀清晰，特別適合現場試驗。

l  觸摸屏操作，帶數據保存。

l  重量輕。約43kg。

（2）勵磁變壓器：       GB- B20kVA/5kV/0.4kV     1臺

1. 額定容量：               20kVA；

2. 輸入電壓：               380V，單相；

3. 輸出電壓：               5KV；

4. 結    構：               干式；

5. 重    量：               約30 kg；

（3）高壓電抗器：       DAXZ - K54KVA/27kV         8臺

1. 額定容量：               54kVA;

2. 額定電壓：               27kV；

3. 額定電流：               2A；

4. 品質因素：               Q≥50 (f=45Hz)；

5. 結   構：                干式；

6. 重   量：                約60kg；

（4）電容分壓器：        FRC- F220 kV/110KV

1. 額定電壓：               220KV/110kV；

2. 介質損耗：               tgσ≤0.5%；

3. 分壓 比：               1000：1

4. 測量精度：               有效值1級;

5. 重    量：               約10kg；

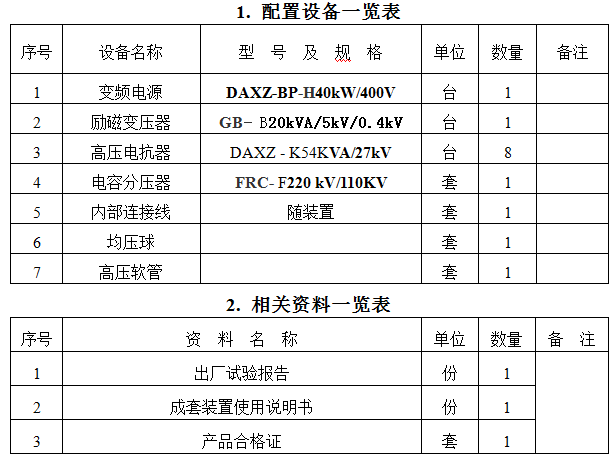

七、供貨清單一覽表

八、摘要

方案型號：DAXZ-864kVA/216kV

方案名稱：調頻串聯諧振裝置

參考標準：GB50150-2006,DL/T849.6-2004

生產廠家：武漢鼎升電力自動化有限責任公司
