一、 串聯諧振試驗對象

1. 66kV/2200kVA變壓器交流耐壓試驗，電容量≤0.01μF，試驗電壓不超過112kV。

2. 35kV母線、隔離開關的交流耐壓試驗，試驗電壓不超過95kV。

3.35kV/240mm2，長度200米電纜的交流耐壓試驗，電容量≤0.036μF，試驗電壓不超過52kV。

4. 35kV/1200mm2，長度50米電纜的交流耐壓試驗，電容量≤0.016μF，試驗電壓不超過52kV。

工作環境

1. 環境溫度：－150C –45 0C；

2. 相對濕度：≤90%RH；

3. 海拔高度:  ≤2500米；

二、 串聯諧振參數

1. 額定容量：120kVA；

2. 輸入電源：380V電壓，頻率為50Hz；

3. 額定電壓：120kV；30kV

4. 額定電流： 1A；4A

5. 工作頻率：30-300Hz；

6. 波形畸變率：輸出電壓波形畸變率≤1%；

7. 工作時間：額定負載下允許連續15min；

8. 溫    升：額定負載下連續運行15min后溫升≤65K；

9. 品質因素：裝置自身Q≥30(f=45Hz)；

10. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11. 測量精度：系統有效值1.5級；

三、 串聯諧振標準

GB10229-88            《電抗器》

GB1094　《電力變壓器》

GB50150-2006　《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900　《電工名詞術語》

GB/T16927.1~2-1997　 《高電壓試驗技術》

四、裝置容量確定：

35kV/240mm2，長度200米電纜的交流耐壓試驗，電容量≤0.036μF，試驗電壓不超過52kV。

頻率取85HZ

試驗電流 I=2πfCU試 =2π×85×0.036×10-6×52×103=1.0A

對應電抗器電感量 L=1/ω2C=100H,

設計四節電抗器，使用電抗器二串聯二組并聯,單節電抗器為30kVA/30kV/100H

驗證: 1、35kV/1200mm2，長度50米電纜的交流耐壓試驗，電容量≤0.016μF，試驗電壓不超過52kV。

使用電抗器二串聯二組并聯，此時電感量為100H

試驗頻率f=1/2π√LC=1/(2×3.14×√100×0.016×10-6)=125Hz

試驗電流 I=2πfCU試 =2π×125×0.016×10-6×52×103=0.65A

2、66kV/2200kVA變壓器交流耐壓試驗，電容量≤0.01μF，試驗電壓不超過112kV。

使用電抗器4節串聯,此時電感量為100*4=400H，配補償電容器120kV/5000pF

試驗頻率f=1/2π√LC=1/(2×3.14×√400×0.012×10-6)=65Hz

試驗電流 I=2πfCU試 =2π×65×0.01×10-6×112×103=0.45A

串聯諧振裝置容量定為120kVA/120KV，分4節電抗器，電抗器單節為30kVA/30kV/1A/100H通過組合使用能滿足上述被試品的試驗要求。

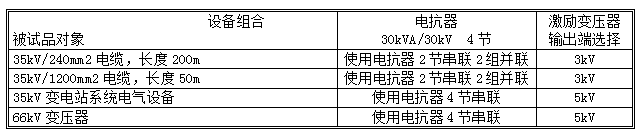

五、電抗器使用關系表

六 串聯諧振參數

1. 激勵變壓器JLB-6kVA/3/5kV/0.4kV         1臺

a) 額定容量：6kVA；

b) 輸入電壓：380V，單相；

c) 輸出電壓：3kV；5kV

d) 結    構：干式；

e) 重    量：約35kg；

2. 變頻電源DAXZ-BP-6kW/380V                  1臺

a) 額定輸出容量：6kW

b) 工作電源：380V，工頻

c) 輸出電壓：0 – 400V，單相，

d) 額定輸入電流：16A

e) 額定輸出電流：16A

f) 輸 出 波 形：正弦波

g) 電壓分辨率： 0.01kV

h) 電壓測量精度：0.5%

i) 頻率調節范圍：30 – 300Hz

j) 頻率調節分辨率：≤0.1Hz

k) 頻率穩定度：    0.1%

l) 運 行 時 間：額定容量下連續15min

m) 額定容量下連續運行15min元器件最高溫度≤65K;

n) 噪 聲 水 平：≤50dB

o) 可實現以下功能

1) 內部由嵌入式觸摸屏控制,操作功能得到優化,操作簡單

2) 自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻最大耗時3分鐘(全頻掃). 頻率分辨率0.1Hz

3) 自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程

4) 自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。

5) 耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作

6) 全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出

7) 軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠

8) 自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；

9) 液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流

10) 保護功能：具有斷電、過流、過壓及閃絡保護功能；

a) 過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置

b) 過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

c) 擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿

d) 斷電保護：試驗電源斷電后，裝置能快速保護

11) 變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動

12) 外觀及操作界面充分采用人性化設計，美觀大方，操作簡便

13) 重量約18kg；

3. 高壓電抗器DAXZ -30kVA/30kV                  4節

a) 額定容量：30kVA;

b) 額定電壓：30kV；

c) 額定電流：1A；

d) 電 感 量：100H/單節

e) 品質因素：Q≥30 (f=45Hz)；

f) 結    構：干式；

g) 重    量：約32kg；

4. 電容分壓器FRC-120 kV -500 pF                 1套

a) 額定電壓：120kV；

b) 高壓電容量：2000pF

c) 介質損耗：tgσ≤0.5%；

d) 分 壓 比：1000：1

e) 測量精度：有效值1.5級;

f) 重    量：約8kg；

5. 補償電容器BC-120kV/5000pF                    1套

a) 額定電壓：120kV

b) 高壓電容量：5000pF

c) 介質損耗：tgσ≤0.5%；

d) 重    量：約15kg；

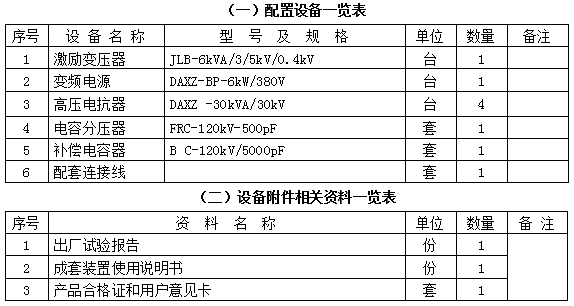

七、供貨清單一覽表

八、摘要

方案型號：DAXZ-120kVA/120kV

方案名稱：調頻式串聯諧振試驗裝置

參考標準：GB50150-2006,DL/T849.6-2004

生產廠家：武漢鼎升電力自動化有限責任公司
