一、  串聯諧振試驗對象

交聯電纜截面積300 mm²，電纜長度2000m，電容量最大0.59 uf/km，試驗電壓30kV。

二、  系統主要技術參數及功能

1.   額定容量：350kVA；

2.   額定電壓：30kV；

3.   額定電流：11.6A；

4.   工作頻率：工頻50Hz；

5.   輸出電壓波形畸變率：≤0.5%；

6.   允許連續工作時間：額定負載下5min；

7.   額定負載下連續運行5min后溫升≤65K；

8.   裝置自身品質因數：Q≥40；

9.   系統測量精度：有效值1.5級；

10.  輸入電源：三相380V電壓，頻率為50Hz；

11.  對被試品具有過流、過壓及試品閃絡保護；

12.  環境溫度：－15⁰C –40 ⁰C，相對濕度：≤90%RH，海拔高度≤1000米；

三、  串聯諧振標準

GB10229-88            《電抗器》

GB1094　《電力變壓器》

GB50150-2006　《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900　《電工名詞術語》

GB/T16927.1~2-1997　《高電壓試驗技術》

四、  試驗電源及L、Cx關系表

五、  串聯諧振參數

1.  激勵變壓器ＹＤL（J）-36kVA/3kV/0.4kV              1臺

a)   額定容量：36kVA；

b)   輸入電壓：400V，單相；

c)   輸出電壓：3kV

d)   結    構：干式；

e)   重    量：約150kg；

f)   額定運行4小時后線圈對空氣溫升：≤65K;

2.   電動調壓器ZDC-40kVA/380V/0~430V                  1臺

a)   額定容量：40kVA；

b)   輸入電壓：380V，單相；

c)   輸出電壓：0~430V，單相；

d)   結    構：?jiǎn)蜗嚯妱?dòng)調壓；

e)   重    量：約85Kg；

3.  諧振操作臺ZDC-（L）-40kVA/380V                   1臺

a)   額定容量：40kVA；

b)   輸入電壓：380V；

c)   輸出電壓：0~420V；

d)   保護功能：零位、過流、過壓及試品閃絡保護，帶氣隙指示功能；

e)   重    量：約60kg；

4.  可調電抗器 DAXZ-BP（TL）-350kVA/30kV              1臺

a)   額定容量：350KVA；

b)   額定電壓：30kV；

c)   額定電流：11.6A；

d)   可調電感量：8H~20H；

e)   品質因數：Q≥40；

f)   結    構：干式、帶鐵芯可調式；

g)   數    量：1臺；

h)   重    量：約300Kg ；

5.  分壓器SGB-30kV                                   1臺

a)   額定電壓：30kV；

b)   測量精度：交流有效值1.5級；

c)   介質損耗：tgσ≤0.5%；

d)   分 壓 比：1000：1，分壓比誤差：≤1.0%；

e)   重    量：約10kg；

f)   結　構：鋁合金外包裝。

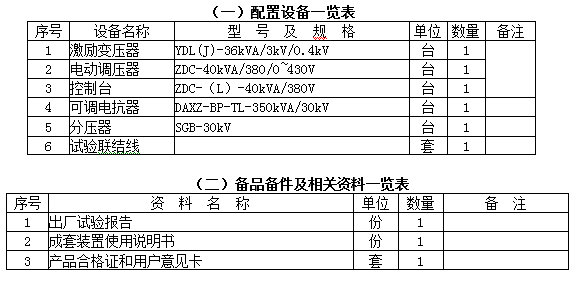

六、  供貨清單一覽表

七、  裝置主要特點及功能

1.  反擊過電壓和傳遞過電壓保護：本裝置以妥善的接線方式、完善的保  護環節和能量的逐級吸收，防止反擊過電壓和傳遞過電壓的侵害。經過多年的現場實踐證明，試品在閃絡或擊穿時，可避免成套試驗裝置和在場試驗人員不受過電壓的侵害和威脅。同時也可避免被試品的故障點在閃絡或擊穿后不擴大損傷。

2.    體積小，重量輕，安裝、搬運方便，接線簡單，非常適合現場使用人員

的操作。

3.    調感諧振裝置的主要功能有：

（1）   電抗器鐵芯間隙直讀功能：

本裝置在電抗器上安裝了間隙觀察孔，可直接讀出鐵芯的間隙，以指導操作，另外還安裝了間隙限位開關及指示。

（2） 耐壓時間到自動降壓功能：

耐壓計時采用數顯計時器。且當?shù)竭_(dá)耐壓時間時，系統會自動降壓

（3）   零位合閘、零起升壓功能：

具有零位限位功能，如果調壓器不在零位，高壓輸出按鈕無法合上，保證系統是從零起升壓。

（4）   過流保護功能：

系統裝有電磁式過流繼電器，此繼電器抗干擾能力強，動作迅速，避免試品不受過流的損傷。

（5）   過壓及被試品閃絡保護功能：

本裝置裝用電子式過壓閃絡保護板，避免試品不受過壓和閃絡的侵害，且動作迅速。

（6）   各試驗數據實時監測功能：

可以對高壓側電壓電流和低壓側的電壓電流進行監測，可以更直觀地了解試驗情況。

八、摘要

方案型號：DAXZ

方案名稱：HTU調頻式串聯諧振試驗裝置

參考標準：GB50150-2006，DL/T849.6-2004

生產廠家：武漢鼎升電力自動化有限責任公司
