服務熱線：027-87875698串聯諧振簡介
型號：DAXZ-BP英文名稱：Generator Resonance Test System
適用對象：主要針對11kV/30MW水輪發電機的交流耐壓試驗設計制造。電抗器采用兩只分開設計。
裝置組成：發電機交流耐壓試驗裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。
串聯諧振在電力系統中應用的優點：
1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。
2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置 的1/10-1/30。
3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃落電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。
串聯諧振別稱
變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置、發電機耐壓試驗裝置、電動機交流耐壓試驗裝置、發電機定子交流耐壓試驗系統、10KV交直流耐壓實驗設備、發電機定子交流耐壓試驗系統、變頻串聯諧振、變頻串聯諧振耐壓試驗裝置、工頻耐壓試驗裝置
串聯諧振功能
1、發電機交流耐壓試驗裝置具有過壓、過流、零位啟動、系統失諧(閃落)等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃落時閃落保護動作并能記下閃落電壓值，以供試驗分析
2、整個裝置單件重量很輕，最大不超過40kg，便于現場使用
3、裝置具有四種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度
工作模式為：全自動模式、手動模式、自動調諧手動升壓模式
4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點
6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化

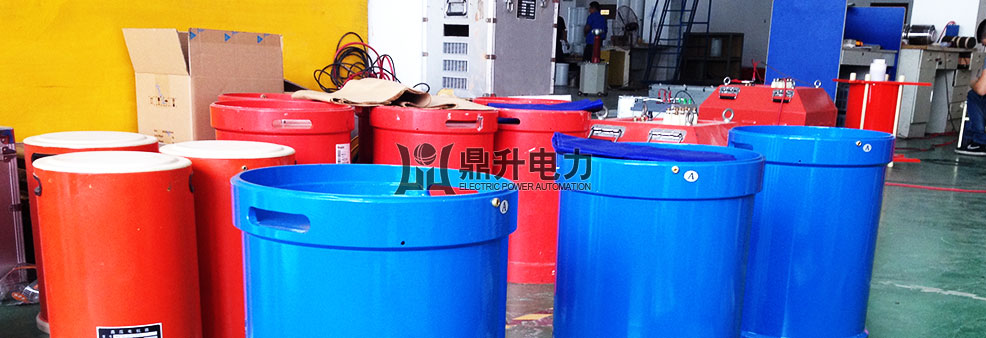

生產圖一
DAXZ串聯諧振試驗裝置生產車間圖片版權歸武漢鼎升電力自動化有限責任公司所有，侵權必究，僅供參考。

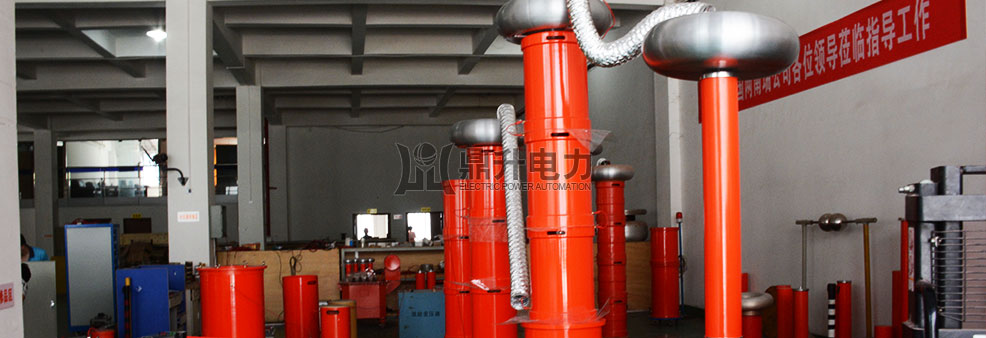

生產圖二
DAXZ串聯諧振試驗裝置生產車間圖片版權歸武漢鼎升電力自動化有限責任公司所有，侵權必究，僅供參考。

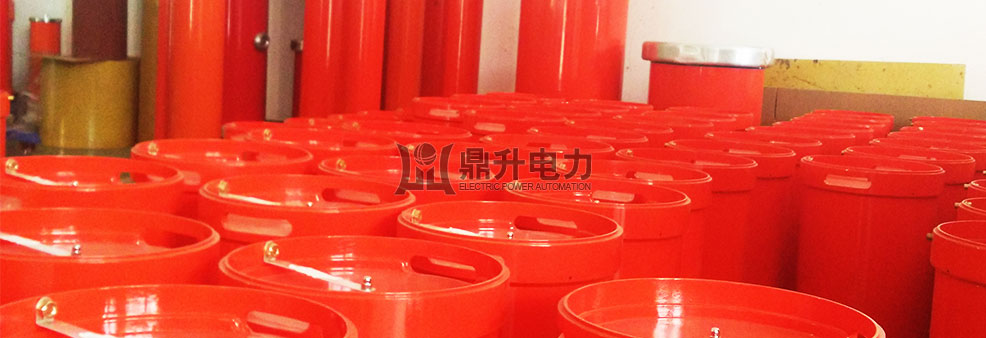

生產圖三
DAXZ串聯諧振試驗裝置圖片版權歸武漢鼎升電力自動化有限責任公司所有，侵權必究，僅供參考。

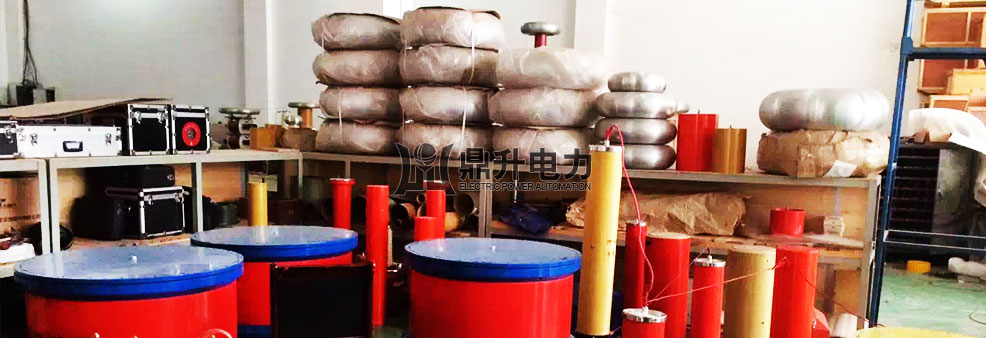

生產圖四
DAXZ串聯諧振試驗裝置生產車間圖片版權歸武漢鼎升電力自動化有限責任公司所有，侵權必究，僅供參考。
產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，以下為校準證書及檢定證書樣本。產品嚴格按照國際、 國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，以下為校準證書及檢定證書樣本。
高壓試驗串聯諧振試驗一區
高壓試驗串聯諧振試驗二區
串聯諧振裝置展區
串聯諧振裝置成品區
串聯諧振裝置成品區
串聯諧振生產車間
串聯諧振試驗區
串聯諧振裝置發貨區產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，以下為校準證書及檢定證書樣本。產品嚴格按照國際、 國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，以下為校準證書及檢定證書樣本。
產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，以下為校準證書及檢定證書樣本。產品嚴格按照國際、 國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，以下為校準證書及檢定證書樣本。
西南鋁業（集團）有限公司
項目：220kv電纜耐壓試驗項目采用我公司220kVA/22kV電纜串聯諧振試驗裝置
神池太平莊風電場
項目：110kv變電站電氣系統檢修項目采用135kV/108kV串聯諧振耐壓試驗裝置
國電電力金塔紅柳洼光伏發電站
項目：35kv變電站實驗項目采用我公司串聯諧振裝置、試驗變壓器等設備
華能山東石島灣核電廠
項目：220kv電纜耐壓實驗項目采用我公司680kVA/85kV電纜耐壓串聯諧振試驗裝置
